QBML-1/4-1/4-U Raccord coudé FESTO 573061
Référence web : A700-D077840
Référence fabricant : 573061
Référence fabricant : 573061

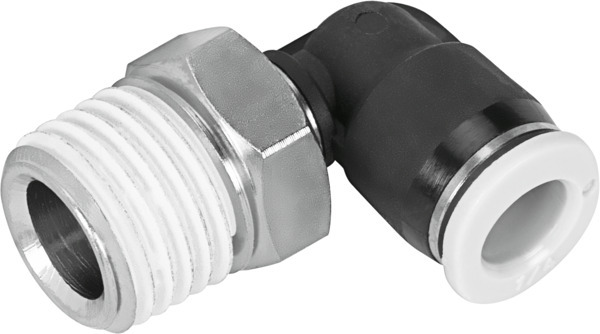

QBML-1/4-1/4-U Raccord coudé
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord coudé QBML-1/4-1/4-U Raccord coudé QBML-1/4-1/4-U Série Mini; Forme coudée; Avec six pans extérieur; Filetage NPT 1/4; Pour tuyau de Ø extérieur de 1/4 in; Quantité par paquet 10 unités
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Laiton nickelé, PBT |
| Structure de construction | Principe Push-pull |
| Position de montage | Indifférente |
| Mode de fixation | Tête hexagonale 9/16 |
| Diamètre nominal (IN) | 2,997 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage NPT 1/4 |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur 1/4" |
| Pression de service sur la plage de température totale (PSI) | 0,095, 0,95, 1, 10, 13,775, 145 |
| Taille | Mini |
| Type d'étanchéité sur le tourillon vissé | Revêtement |
| Modèle | Forme coudée |
| Taille de fût | 10 |
| Couple de serrage max. (FLB) | 12 |
| Matériau du joint fileté | PTFE |
| Matériau du joint de tuyau | NBR |
| Température ambiante (Fahrenheit) (FA) | 32, 140 |
| Couleur de la bague de démontage | gris |
| Matériau de la bague de démontage | POM |
| Matériau collier de serrage | Acier inoxydable fortement allié |
| Série | QBM |
