QH-11/2 Robinet à boisseau sphérique FESTO 6837
Référence web : A700-D077857
Référence fabricant : 6837
Référence fabricant : 6837

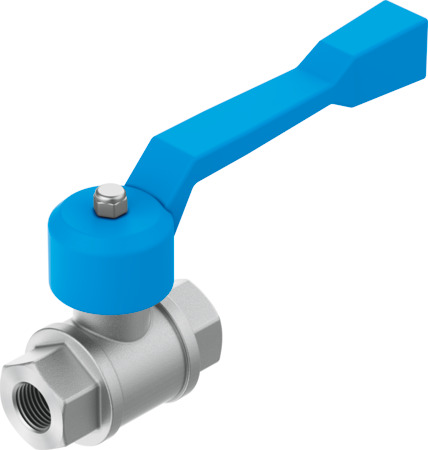

QH-11/2 Robinet à boisseau sphérique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Robinet à boisseau sphérique QH-11/2 robinet à boisseau sphérique en laiton manuel avec filetage ISO 228. Fonction de distributeur=2/2 bistable, Raccord pneumatique 1=G1 1/2, Raccord pneumatique 2=G1 1/2, Mode d'actionnement=manuel, Mode de fixation=Pose de conduites
Documentations techniques
Fiches technique
Détails techniques
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Laiton |
| Symbole | 991458 |
| Structure de construction | Vanne à boisseau sphérique |
| Mode d'actionnement | manuel |
| Principe d'étanchéité | mou (joint) |
| Position de montage | Indifférente |
| Mode de fixation | Pose de conduites |
| Diamètre nominal (MM) | 40 |
| Fonction de distributeur | 2/2 bistable |
| Pression nominale de vanne PN | 20 |
| Fluide | Air comprimé selon ISO 8573-1:2010 [-:-:-], Autres fluides sur demande, Eau - pas de vapeur d'eau, Gaz inertes, Liquides neutres |
| Température du fluide (GC) | -20, 150 |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 84000 |
| Raccord pneumatique 1 | G1 1/2 |
| Raccord pneumatique 2 | G1 1/2 |
| Matériau joints d'étanchéité | FPM, PTFE |
| Conforme à la norme | ISO 228-1 |
| Matériau d'arbre | Laiton |
| Matériau de bille | Laiton; chromé |
| Série | QH |
| Type de produit | Robinet à boisseau sphérique |
