QS-1/2-10-I Raccord enfichable FESTO 190648

Référence web : A700-D097810
Référence fabricant : 190648

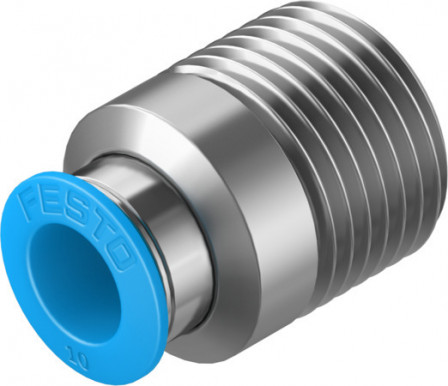

QS-1/2-10-I Raccord enfichable

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Raccord enfichable QS-1/2-10-I Raccord enfichable QS-1/2-10-I Forme droite; Avec six pans intérieurs; Filetage R1/2; Pour tuyau de Ø extérieur de 10 mm; Quantité par paquet 1 unité

Documentations techniques

Fiche technique Fiches technique Catalogue

Détails techniques

Température ambiante (GC)	-10, 80
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Laiton nickelé
Structure de construction	Principe Push-pull
Position de montage	indifférent
Mode de fixation	Six pans intérieurs, surplat 6
Diamètre nominal (MM)	6.3
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-], Eau conforme à la déclaration du fabricant sur www.festo.com
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	Filetage R1/2
Raccord pneumatique 2	pour tuyau de Ø extérieur de 10 mm
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 0,6, 6, 87
Couple de serrage nominal (NM)	26
Tolérance du couple de serrage nominal	± 20 %
Taille	Standard
Type d'étanchéité sur le tourillon vissé	Revêtement
Modèle	forme droite
Taille de fût	1
Note concernant la pression de service	Eau : max. 0,6 MPa à max. 50 °C
Matériau du joint de tuyau	NBR
Couleur de la bague de démontage	bleu
Matériau de la bague de démontage	POM
Matériau collier de serrage	Acier fortement allié inoxydable
Pression de service en fonction de la température (PSI)	-0,095, -0,95, -13,775, 1,4, 14, 203
Série	QS
Type de produit	Raccord enfichable
