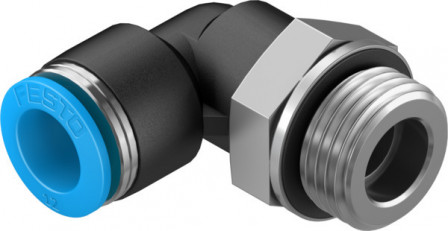

QSL-G1/2-12 Raccord coudé FESTO 186125
Référence : D2502800132
Référence web : A700-A220119
Référence fabricant : 186125
Référence web : A700-A220119
Référence fabricant : 186125
QSL-G1/2-12 Raccord coudé
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord coudé QSL-G1/2-12 Raccord coudé QSL-G1/2-12 Forme coudée; Avec six pans extérieur; Filetage G1/2; Pour tuyau de Ø extérieur de 12 mm; Quantité par paquet 1 unité
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | PBT |
| Structure de construction | Principe Push-pull |
| Position de montage | indifférent |
| Mode de fixation | Six pans extérieurs, SW25 |
| Diamètre nominal (MM) | 10.3 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-], Eau conforme à la déclaration du fabricant sur www.festo.com |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Eau : Filetage G uniquement possible avec bague d'étanchéité type OL comme accessoire supplémentaire, Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage G1/2 |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur de 12 mm |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 0,6, 6, 87 |
| Couple de serrage nominal (NM) | 26 |
| Tolérance du couple de serrage nominal | ± 20 % |
| Matériau du tourillon vissé | Laiton nickelé |
| Taille | Standard |
| Type d'étanchéité sur le tourillon vissé | Anneau d'étanchéité |
| Modèle | Forme coudée |
| Taille de fût | 1 |
| Note concernant la pression de service | Eau : max. 0,6 MPa à max. 50 °C |
| Matériau du joint de tuyau | NBR |
| Couleur de la bague de démontage | bleu |
| Matériau de la bague de démontage | POM |
| Matériau collier de serrage | Acier fortement allié inoxydable |
| Pression de service en fonction de la température (PSI) | -0,095, -0,95, -13,775, 1,4, 14, 203 |
| Série | QSL |
| Type de produit | Raccord coudé |
