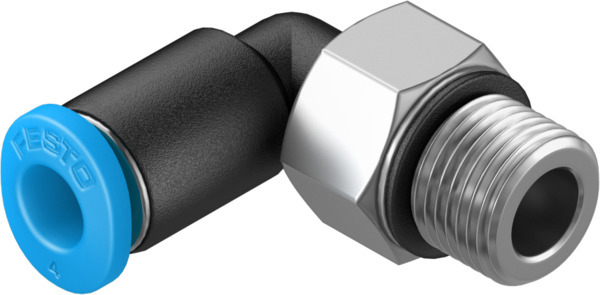

QSML-M7-4 Raccord coudé FESTO 186352

Référence : 250280340
Référence web : A700-A074106
Référence fabricant : 186352

QSML-M7-4 Raccord coudé

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Raccord coudé QSML-M7-4 Raccord coudé QSML-M7-4 Série Mini; Forme coudée; Avec six pans extérieur; Filetage M7; Pour Ø extérieur de tuyau de 4 mm; Quantité par paquet 10 unités

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-10, 80
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	PBT
Structure de construction	Principe Push-pull
Position de montage	Indifférente
Mode de fixation	Tête hexagonale, surplat 10
Diamètre nominal (MM)	2
Fluide de service	Air comprimé selon ISO 8573-1:2010 [7:-:-]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	Filetage M7
Raccord pneumatique 2	pour tuyau de Ø extérieur de 4 mm
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 0,6, 6, 87
Couple de serrage nominal (NM)	2,2
Tolérance du couple de serrage nominal	± 20 %
Matériau du tourillon vissé	Laiton nickelé
Taille	Mini
Type d'étanchéité sur le tourillon vissé	Anneau d'étanchéité
Modèle	Forme coudée
Taille de fût	10
Matériau du joint de tuyau	NBR
Couleur de la bague de démontage	bleu
Matériau de la bague de démontage	POM
Matériau collier de serrage	Acier inoxydable fortement allié
Pression de service en fonction de la température (PSI)	-0,095, -0,95, -13,775, 1,4, 14, 203
Série	QSML
