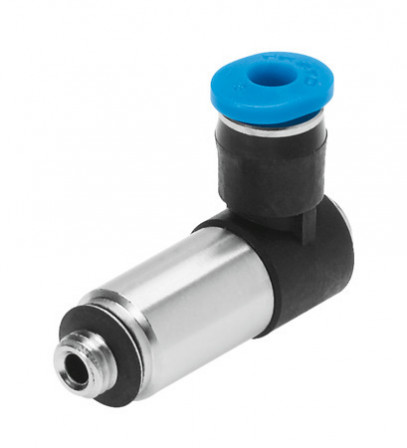

QSMLLV-M7-4-I Raccord coudé long FESTO 130836
Référence web : A700-D097850
Référence fabricant : 130836
Référence fabricant : 130836
QSMLLV-M7-4-I Raccord coudé long
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord coudé long QSMLLV-M7-4-I Raccord coudé long QSMLLV-M7-4-I Série Mini; Forme coudée, longue; Avec six pans intérieurs; Filetage M7; Pour Ø extérieur de tuyau de 4 mm; Quantité par paquet 10 unités
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | PBT |
| Structure de construction | Principe Push-pull |
| Position de montage | indifférent |
| Mode de fixation | Six pans intérieurs SW3 |
| Diamètre nominal (MM) | 1.9 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage M7 |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur de 4 mm |
| Matériau de la vis creuse | Laiton nickelé |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 0,6, 6, 87 |
| Couple de serrage nominal (NM) | 3.35 |
| Tolérance du couple de serrage nominal | ± 20 % |
| Matériau du tourillon vissé | Laiton nickelé |
| Taille | Mini |
| Type d'étanchéité sur le tourillon vissé | Anneau d'étanchéité |
| Modèle | Forme coudée, longue |
| Taille de fût | 10 |
| Matériau du joint de tuyau | NBR |
| Couleur de la bague de démontage | bleu |
| Matériau de la bague de démontage | POM |
| Matériau collier de serrage | Acier fortement allié inoxydable |
| Pression de service en fonction de la température (PSI) | -0,095, -0,95, -13,775, 1,4, 14, 203 |
| Série | QSMLLV |
| Type de produit | Raccord coudé long |
