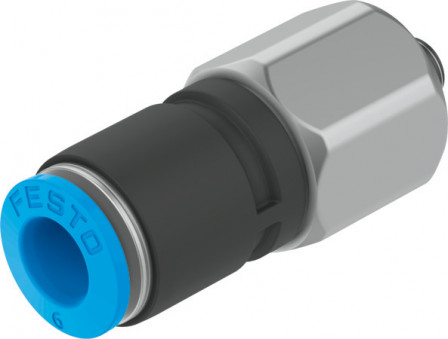

QSR-M5-6 Raccord tournant FESTO 153527

Référence : H2502800323
Référence web : A700-A355788
Référence fabricant : 153527

QSR-M5-6 Raccord tournant

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Raccord tournant QSR-M5-6 Raccord tournant QSR-M5-6 Rotatif; Forme droite; Filetage M5; Pour tuyau de Ø extérieur de 6 mm; Quantité par paquet 1 unité

Documentations techniques

Fiche technique Fiches technique

Détails techniques

Température ambiante (GC)	0, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	PBT
Structure de construction	Principe Push-pull
Position de montage	indifférent
Mode de fixation	Tête hexagonale, surplat 14
Diamètre nominal (MM)	1.6
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	Filetage M5
Raccord pneumatique 2	pour tuyau de Ø extérieur de 6 mm
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 0,6, 6, 87
Couple de serrage nominal (NM)	1.33
Tolérance du couple de serrage nominal	± 20 %
Matériau du tourillon vissé	Laiton nickelé
Taille	Standard
Vitesse de rotation max. (PMI)	500
Type d'étanchéité sur le tourillon vissé	Anneau d'étanchéité
Modèle	forme droite
Taille de fût	1
Matériau du joint de tuyau	NBR
Couleur de la bague de démontage	bleu
Matériau de la bague de démontage	POM
Matériau collier de serrage	Acier fortement allié inoxydable
Pression de service en fonction de la température (PSI)	-0,095, -0,95, -13,775, 1,4, 14, 203
Couple radial max. (NM)	0.012
Série	QSR
Type de produit	Raccord tournant
