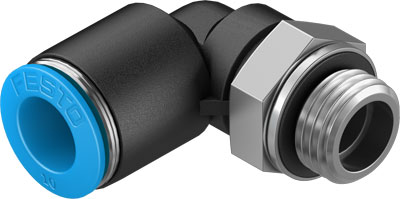

raccord coudé QSL-G1/4-10 FESTO 186122
Référence : C2502800604
Référence web : A700-F583153
Référence fabricant : 186122
Référence web : A700-F583153
Référence fabricant : 186122
raccord coudé QSL-G1/4-10 Orientable sur 360°, filetage avec six-pans externe. Taille=Standard, Diamètre nominal=8 mm, Type de joint au niveau de l'embout fileté=Bague d'étanchéité, Position de montage=indifférent,
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Poids du produit (g) | 26 |
| Conception | Principe push-pull |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-], Eau conforme à la déclaration du fabricant sur www.festo.com |
| Température ambiante (°C) | -10, 80 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible |
| Raccord pneumatique 1 | Filetage G1/4 |
| Raccord pneumatique 2 | Pour diamètre extérieur de tuyau 10 mm |
| Matériau corps | PBT |
| Pression de service plage de température complète (bar) | -0.95, 6 |
| Couple de serrage nominal (NM) | 9 |
| Tolérance pour le couple de serrage nominal | ± 20 % |
| Taille | Standard |
| Type de joint au niveau de l'embout fileté | Bague d'étanchéité |
| Classification maritime | Voir certificat |
| Pression de service en fonction de la température (BAR) | -0.95, 14 |
| Matériau joint de tuyau | NBR |
| Couleur de la bague de déverrouillage | bleu |
| Matériau bague de démontage | POM |
| Matériau collier de serrage | Acier fortement allié inoxydable |
| Série | QSL |
| Type de produit | Raccord coudé |
| Forme | coudée |
