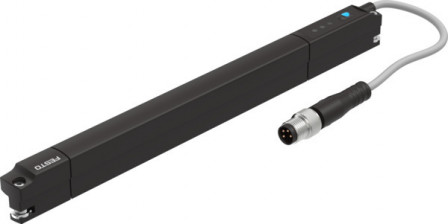

SDAP-MHS-M160-1L-A-E-0.3-M8 Transmetteur de position

SDAP-MHS-M160-1L-A-E-0.3-M8 Transmetteur de position FESTO 8050122

Voir les documents Voir les détails techniques

Références

Web : A700-D085118

Fabricant : 8050122

Documents

Détails techniques

Degré de protection	IP65, IP68
Température ambiante (GC)	-25, 70
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Laiton nickelé, Polyester, Renforcé de polyamide, acier inoxydable fortement allié
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM
Symbole	995389
Position de montage	indifférent
Mode de fixation	insérable dans la rainure par le haut, vissé
Note sur le matériau	Conforme à RoHS, Exempt de composants halogénés
Certification	RCM Mark, c UL us - Listed (OL)
Aptitude à la production de batteries Li-ion	Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan
Plage de tension de service CC (V)	15, 30
Matériau des contacts à fiche	Alliage de cuivre doré
Valeur mesurée	Position
Modèle	pour rainure en T
Matériau d'écrou-raccord	Laiton nickelé
Raccord électrique 1, connectique	M8x1 codage A selon EN 61076-2-104
Longueur de câble (M)	0.3
Matériau de gaine du câble	TPE-U(PUR)
Classe de salle blanche	Classe 4 selon ISO 14644-1
Protection contre l'inversion de polarité	Pour tous les raccords électriques
Raccord électrique 1, type de raccord	Câble avec connecteur mâle
Raccord électrique 1, nombre de pôles/fils	4
Raccord électrique 1, schéma de câblage	991171
Caractéristiques des câbles	compatible avec la chaîne porte-câbles/adapté aux robots
Température ambiante en cas de pose mobile du câble (GC)	-20, 70
Couleur de gaine de câble	Gris
Principe de mesure	Effet Hall magnétique
Résistance aux courts-circuits	oui
Résistance aux surcharges	disponible
Orientation du départ du raccord	longitudinal
Ondulation résiduelle	10 %
Témoin de fonctionnement	LED verte
Raccord électrique 1, type de fixation	Verrouillage par vis
Conditions d'essai de câble	Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo
Vitesse de déplacement maximale (M/S)	3
Résolution de la trajectoire (MM)	0,05
Plage de détection (MM)	0, 160000
Intervalle de détection typ. (MS)	1
Sortie analogique	4 - 20 mA
Sensibilité (Y14)	0,1
Erreur de linéarité typ.	±0,25 mm
Résistance de charge max. de la sortie courant (OHM)	500
Matériau film	Polyester
Indication d'état	LED rouge
Série	SDAP

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
