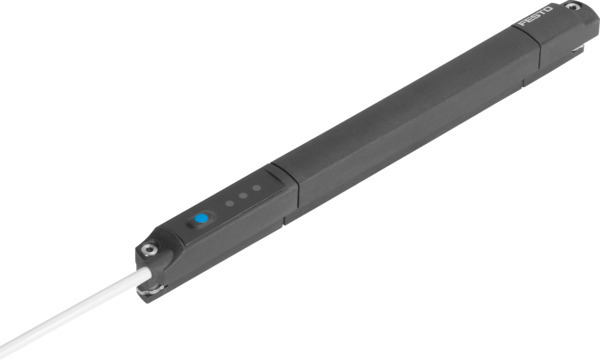

SDAT-MHS-M125-1L-SA-E-0.3-M8 Transmetteur de position

SDAT-MHS-M125-1L-SA-E-0.3-M8 Transmetteur de position FESTO 1531268

Voir les documents Voir les détails techniques

Références

D2599900435

Web : A700-A426121

Fabricant : 1531268

Documents

Détails techniques

Degré de protection	IP65, IP68
Température ambiante (GC)	-25, 70
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Laiton nickelé, Polyester, Renforcé de polyamide, acier inoxydable fortement allié
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK pour la CEM
Symbole	995389
Position de montage	indifférent
Mode de fixation	insérable dans la rainure par le haut, vissé
Note sur le matériau	Conforme à RoHS, Exempt de composants halogénés
Fréquence de commutation max. (KHZ)	1000
Certification	RCM Mark, c UL us - Listed (OL)
Aptitude à la production de batteries Li-ion	Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan
Plage de tension de service CC (V)	15, 30
Matériau des contacts à fiche	Alliage de cuivre, Doré
Valeur mesurée	Position
Fonction des éléments de commutation	Contact NO/NF commutable
Courant de sortie max. (MA)	100
Modèle	pour rainure en T
Matériau d'écrou-raccord	Laiton nickelé
Sortie de commutation	PNP
Raccord électrique 1, connectique	M8x1 codage A selon EN 61076-2-104
Longueur de câble (M)	0.3
Matériau de gaine du câble	TPE-U(PUR)
Possibilités de réglage	IO-Link, Touche
Conseils d’utilisation	https://www.festo.com/Drive-Sensor-Overview
Classe de salle blanche	Classe 4 selon ISO 14644-1
Répétabilité (MM)	0,1
Protocole	I-Port, IO-Link
Protection contre l'inversion de polarité	Pour tous les raccords électriques
IO-Link®, classe de port	A
IO-Link®, version du protocole	Appareil V 1.1
IO-Link®, mode de communication	COM3 (230,4 kbaud)
IO-Link®, largeur des données de process IN	2 octets
IO-Link®, durée de cycle minimale	1 ms
Raccord électrique 1, type de raccord	Câble avec connecteur mâle
Raccord électrique 1, nombre de pôles/fils	4
Raccord électrique 1, schéma de câblage	991171
Caractéristiques des câbles	compatible avec la chaîne porte-câbles/adapté aux robots
Température ambiante en cas de pose mobile du câble (GC)	-20, 70
Couleur de gaine de câble	Gris
Principe de mesure	Effet Hall magnétique
Durée d'enclenchement (MS)	2
Temps de mise hors circuit (MS)	2
Puissance de commutation CC max. (W)	2,7
Chute de tension (V)	2.5
Résistance aux courts-circuits	oui
Résistance aux surcharges	disponible
Orientation du départ du raccord	longitudinal
Témoin d'état de commutation	LED jaune
Ondulation résiduelle	10 %
Témoin de fonctionnement	LED verte
Raccord électrique 1, type de fixation	Verrouillage par vis
Conditions d'essai de câble	Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo
Vitesse de déplacement maximale (M/S)	3
Résolution de la trajectoire (MM)	0,05
Plage de détection (MM)	0, 125000
Intervalle de détection typ. (MS)	1
Sortie analogique	4 - 20 mA
Sensibilité (Y14)	0,128
Erreur de linéarité typ.	±0,25 mm
Résistance de charge max. de la sortie courant (OHM)	500
IO-Link®, profilé	Profil capteur intelligent
IO-Link®, classes de fonction	Canal de données binaires (BDC), Diagnostic, Identification, Teach channel, Variable données de process (PDV)
IO-Link®, assistance mode SIO	Oui
IO-Link®, contenu des données de traitement IN	12 bits PDV (valeur mesurée de position), 4 bit BDC (surveillance de la position)
Matériau film	Polyester
Indication d'état	LED rouge
Série	SDAT
Type de produit	Transmetteur de position
