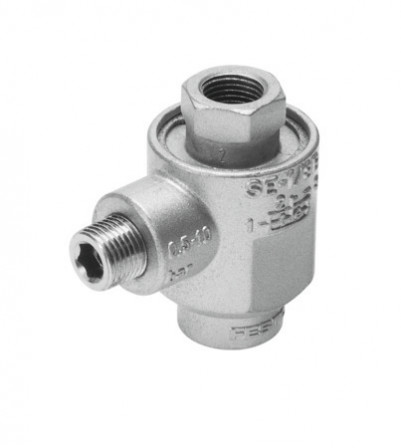

SE-1/8-B Soupape d'échappement rapide FESTO 9685
Référence : 250340182
Référence web : A700-A075690
Référence fabricant : 9685
Référence web : A700-A075690
Référence fabricant : 9685
SE-1/8-B Soupape d'échappement rapide
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Poids du produit (g) | 75 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Diamètre nominal (MM) | 5 |
| Fonction de distributeur | Echappement rapide |
| Pression de service (BAR) | 0.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (°C) | -20, 75 |
| Température ambiante (°C) | -20, 75 |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Matériau joints | NBR |
| Matériau corps | Zinc moulé sous pression |
| Niveau de pression sonore (dB(A)) | 100 |
| Standard nominal flow rate, exhaust 0.6->0.5 MPa (6->5 bar, 87->72.5 psi) (l/min) | 660 |
| Standard nominal flow rate pressurisation 0.6->0.5 MPa (6->5 bar, 87->72.5 psi) (l/min) | 300 |
| Série | SE |
| Type de produit | Soupape d'échappement rapide |
