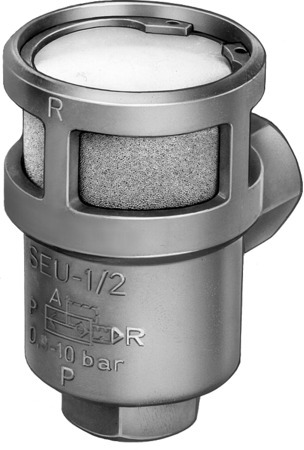

SEU-1/2 Soupape d'échappement rapide FESTO 6822
Référence : 250080058
Référence web : A700-A071701
Référence fabricant : 6822
Référence web : A700-A071701
Référence fabricant : 6822
SEU-1/2 Soupape d'échappement rapide
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Soupape d'échappement rapide SEU-1/2 avec silencieux. Fonction de distributeur=Echappement rapide, Raccord pneumatique 1=G1/2, Raccord pneumatique 2=G1/2, Mode de fixation=vissable, Débit nominal d'échappement 0,6->0,5 MPa (6->5 bar, 87->72,5 psi)=4020 l/min
Détails techniques
| Température ambiante (GC) | -20, 75 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991460 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Diamètre nominal (MM) | 15 |
| Fonction de distributeur | Echappement rapide |
| Pression de service (BAR) | 0.3, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -20, 75 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Matériau joints d'étanchéité | NBR |
| Niveau de pression sonore (DBA) | 86 |
| 787947cbf97de0e6335c572b86eced8a_L2 | 4020 |
| 2945418597656a1da7ad0226a9b2f237_L2 | 4560 |
| Débit normal, échappement 6 -> 0 bar (L2) | 6500 |
| Série | SEU |
| Type de produit | Soupape d'échappement rapide |
