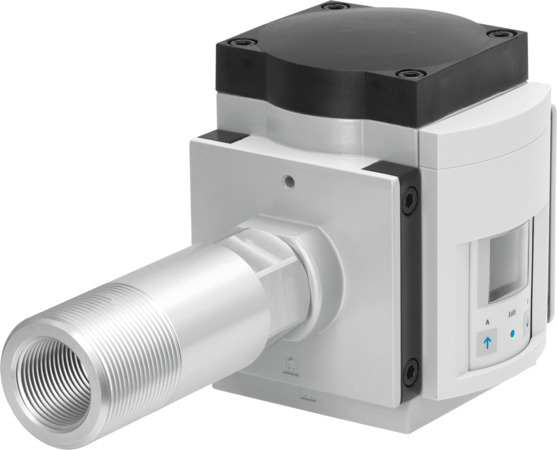

SFAM-90-5000L-TG1-2SA-M12 Capteur de débit FESTO 573352
Référence web : A700-A260023
Référence fabricant : 573352
Référence fabricant : 573352
SFAM-90-5000L-TG1-2SA-M12 Capteur de débit
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capteur de débit SFAM-90-5000L-TG1-2SA-M12 Pour les montages filetés. Agrément=(* RCM Mark, * c UL us - Recognized (OL)), Marque CE (voir déclaration de conformité)=(* selon la directive européenne CEM, * Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques), Symbole KC=KC-EMV, Certificat entité exposante=UL E322346, Note sur la matière=Conforme RoHS
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression, Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 992243, 997566 |
| Position de montage | Horizontal |
| Mode de fixation | Pose de conduites |
| Sens d'écoulement | Unidirectionnel, de gauche à droite |
| Raccord pneumatique | G1 |
| Pression de service (PSI) | 1,6, 16, 232 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Azote |
| Température du fluide (GC) | 0, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Certification | RCM Mark, c UL us - Recognized (OL) |
| Plage de tension de service CC (V) | 15, 30 |
| Valeur mesurée | Débit, Volume |
| Méthode de mesure | Heat Loss |
| Fonction des éléments de commutation | Contact NO/NF commutable |
| Courant de sortie max. (MA) | 100 |
| Plage de réglage des valeurs de seuil (%) | 1, 100 |
| Certificat de l'organisme d'émission | UL E322346 |
| Sortie de commutation | 2 x PNP ou 2 x NPN commutable |
| Fonction de commutation | Comparateur de fenêtre ou comparateur de valeur-seuil, réglable |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Possibilités de réglage | Apprentissage, via écran et touches |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 5 |
| Raccord électrique 1, schéma de câblage | 995383 |
| Principe de mesure | thermique |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Connexion électrique 1, type de fixation compatible | Compatible avec le verrouillage à vis pivotant |
| Sortie analogique | 4 - 20 mA |
| Résistance de charge max. de la sortie courant (OHM) | 500 |
| Longueur de câble max. | 30 m |
| Type d'affichage | LCD bleu rétro-éclairé |
| Plage de réglage de l’hystérésis (%) | 0, 90 |
| Classe de protection | III |
| Unité(s) pouvant être représentée(s) | l, l/min, m3, scf, scfm |
| Valeur de début de plage de mesure de débit (L2) | 50 |
| Valeur finale de plage de mesure de débit (L2) | 5000 |
| Précision de la valeur de débit | +/- (3 % de la valeur mesurée + 0,3 % FS) |
| Pression de surcharge (PSI) | 2, 20, 290 |
| Protection contre les manipulations | Code PIN |
| Température nominale (GC) | 23 |
| Répétabilité point zéro en ± % PE (YUQ) | 0,2 |
| Répétabilité plage en ± % PE (YUQ) | 0,8 |
| Plage coefficient de température en ± %FS/K | typ. 0,1 % FS/K |
| Plage influence de la pression en ± %FS/bar (FSB) | 0,5 |
| Caractéristiques de débit valeur initiale (L2) | 0 |
| Valeur finale de la courbe caractéristique de débit (L2) | 5000 |
| c3321bd14daae355842d7aa21b8771ac_MA | 4 |
| afd933c2978c0557c34d4963d85f337b_MA | 20 |
| Chute de pression (MBA) | 100 |
| Série | SFAM |
| Type de produit | Capteur de débit |
