SME-10M-DS-24V-E-2,5-L-OE Capteur de proximité FESTO 551365
Référence : H2500100353
Référence web : A700-A168628
Référence fabricant : 551365
Référence web : A700-A168628
Référence fabricant : 551365

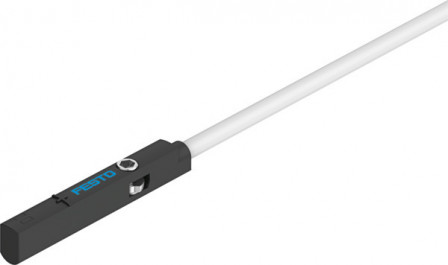

SME-10M-DS-24V-E-2,5-L-OE Capteur de proximité
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capteur de proximité SME-10M-DS-24V-E-2,5-L-OE Capteur de proximité SME-10M-DS-24V-E-2,5-L-OE Insérable dans la rainure; Pour rainure ronde; Avec contact (Reed); 24 V DC et AC; LED; Contact NO 3 fils; Câble, compatible avec la chaîne porte-câbles/robots; 2,5 m; Sortie de raccordement longitudinale; Avec porte-étiquette; Extrémité nue
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP68 |
| Température ambiante (GC) | -40, 70 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide, acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 991620 |
| Position de montage | indifférent |
| Mode de fixation | insérable dans la rainure par le haut, vissé |
| Note sur le matériau | Conforme à RoHS, Exempt de composants halogénés |
| Fréquence de commutation max. (HZ) | 50 |
| Certification | RCM Mark |
| Conforme à la norme | EN 60947-5-2 |
| Plage de tension de service CC (V) | 5, 30 |
| Plage de tension de service CA (V) | 5, 30 |
| Valeur mesurée | Position |
| Fonction des éléments de commutation | Contact NO |
| Courant de sortie max. (MA) | 300 |
| Modèle | pour rainure ronde |
| Couple de serrage max. (NM) | 0.4 |
| Sortie de commutation | avec contact bipolaire |
| Raccord électrique 1, connectique | extrémité nue |
| Longueur de câble (M) | 2.5 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Conseils d’utilisation | Support/Vue d'ensemble des capteurs d'actionneur « Le bon capteur pour l'actionneur » |
| Répétabilité (MM) | 0,2 |
| Protection contre l'inversion de polarité | non |
| Raccord électrique 1, type de raccord | Câble |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles/adapté aux robots |
| Température ambiante en cas de pose mobile du câble (GC) | -20, 70 |
| Principe de mesure | Contact Reed magnétique |
| Durée d'enclenchement (MS) | 1,2 |
| Temps de mise hors circuit (MS) | 1 |
| Puissance de commutation max. CA (D46) | 9 |
| Puissance de commutation CC max. (W) | 9 |
| Chute de tension (V) | <= 1,5 V |
| Résistance aux courts-circuits | non |
| Résistance aux surcharges | non disponible |
| Orientation du départ du raccord | longitudinal |
| Témoin d'état de commutation | LED jaune |
| Conditions d'essai de câble | Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Conditions de test sur demande, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo |
| Propriétés particulières | Résistant à l’huile |
| Courant de sortie max. dans les kits de fixation (MA) | 50 |
| Puissance de commutation CC max. dans des kits de fixation (W) | 1,5 |
| Puissance de commutation max. AC dans les kits de fixation (D46) | 1,5 |
| Série | SME |
