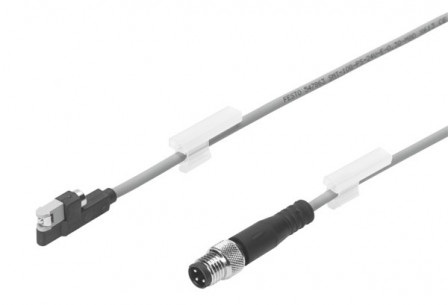

SMT-10G-NS-24V-E-0,3Q-M8D Capteur de proximité FESTO 8065029
Référence web : A700-D054909
Référence fabricant : 8065029
Référence fabricant : 8065029
SMT-10G-NS-24V-E-0,3Q-M8D Capteur de proximité
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capteur de proximité SMT-10G-NS-24V-E-0,3Q-M8D Capteur de proximité SMT-10G-NS-24V-E-0,3Q-M8D Boîtier court, sans fixation; Pour rainure ronde; Sans contact (à semi-conducteurs); 24 V DC; LED; Contact NO 3 fils, NPN; Câble, compatible avec la chaîne porte-câbles/robots; 0,3 m; Sortie de raccordement transversal; Avec porte-étiquette; Connecteur mâle M8
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP68 |
| Température ambiante (GC) | -20, 70 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium, Renforcé de polyamide, acier inoxydable fortement allié |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 991150 |
| Position de montage | Indifférente |
| Mode de fixation | bloqué dans la rainure ronde, enfichable dans la rainure sur la longueur |
| Note sur le matériau | Conforme à RoHS |
| Fréquence de commutation max. (HZ) | 150 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Selon la norme | EN 60947-5-2 |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Plage de tension de service CC (V) | 10, 30 |
| Matériau des contacts à fiche | Laiton, doré |
| Valeur mesurée | Position |
| Fonction des éléments de commutation | Contact NO |
| Courant de sortie max. (MA) | 100 |
| Modèle | pour rainure ronde |
| Matériau d'écrou-raccord | Laiton nickelé |
| Couleur du boîtier | noir |
| Couple de serrage max. (NM) | 0,6 |
| Certificat de l'organisme d'émission | UL E232949 |
| Sortie de commutation | NPN |
| Raccord électrique 1, connectique | M8x1 codage A selon EN 61076-2-104 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | TPE-U (PU) |
| Conseils d’utilisation | https://www.festo.com/Drive-Sensor-Overview |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Répétabilité (MM) | 0,2 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Raccord électrique 1, type de raccord | Câble avec connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, schéma de câblage | 991155 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles/adapté aux robots |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 70 |
| Couleur de gaine de câble | Gris |
| Principe de mesure | magnéto-résistif |
| Durée d'enclenchement (MS) | 1 |
| Temps de mise hors circuit (MS) | 1 |
| Puissance de commutation CC max. (W) | 2,8 |
| Chute de tension (V) | 2 |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Orientation du départ du raccord | à angle droit |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | 10 % |
| Circuit de protection inductif | adapté aux bobines MZ, MY, ME |
| Matériau du boîtier de connecteur | TPE-U (PU) |
| Raccord électrique 1, type de fixation | Verrouillage à vis, surplat 9 à six pans et moletage longitudinal, orientable |
| Connexion électrique 1, type de fixation compatible | Compatible avec le verrouillage à vis pivotant/non pivotant |
| Intensité résiduelle (MA) | 0,15 |
| Conditions d'essai de câble | Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Conditions de test sur demande, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo |
| Matériau de verrouillage à vis | Laiton, nickelé |
| Série | SMT |
