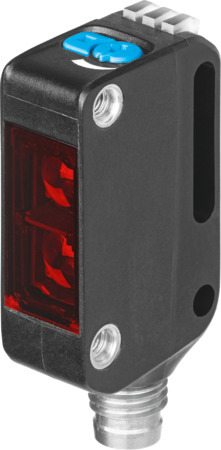

SOOE-MS-R-PNLK-T Capteur de distance FESTO 8075668
Référence web : A700-D093779
Référence fabricant : 8075668
Référence fabricant : 8075668
SOOE-MS-R-PNLK-T Capteur de distance
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67, IP69K |
| Température ambiante (GC) | 10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | PC, PMMA |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 995956 |
| Position de montage | indifférent |
| Mode de fixation | Avec trou débouchant pour vis M3 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Fréquence de commutation max. | 135 Hz |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Conforme à la norme | EN 60947-5-2 |
| Plage de tension de service CC (V) | 10, 30 |
| Résistance à la tension de choc (KV) | 1 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Laiton, doré |
| Méthode de mesure | Capteur de distance |
| Fonction des éléments de commutation | NPN à commutation obscure, PNP à commutation claire, commutable |
| Courant de sortie max. (MA) | 100 |
| Modèle | Forme parallélépipédique |
| Certificat de l'organisme d'émission | UL E232949 |
| Sortie de commutation | Push-pull |
| Raccord électrique 1, connectique | M8x1 codage A selon EN 61076-2-104 |
| Possibilités de réglage | IO-Link, Potentiomètre, Teach-In |
| Tension d'isolement (V) | 500 |
| Répétabilité (MM) | 0,5 |
| Protocole | IO-Link |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| IO-Link®, classe de port | A |
| IO-Link®, version du protocole | Appareil V 1.1 |
| IO-Link®, mode de communication | COM2 (38,4 kbaud) |
| IO-Link®, largeur des données de process IN | 3 octets |
| IO-Link®, durée de cycle minimale | 3 ms |
| Couple de serrage (NM) | 0.8 |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, schéma de câblage | 991155 |
| Principe de mesure | optoélectronique |
| Chute de tension (V) | 0, 1.5 |
| Résistance aux courts-circuits | cyclique |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | 10 % |
| Intensité à vide (MA) | 25 |
| Témoin de fonctionnement | LED verte |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Résolution de la trajectoire (MM) | 0,1 |
| Coefficient de température (%/K) | 0.03 |
| IO-Link®, profilé | Profil capteur intelligent |
| IO-Link®, classes de fonction | Canal du signal de commutation (SSC), Diagnostic, Identification, Teach channel, Variable données de process (PDV) |
| IO-Link®, assistance mode SIO | Oui |
| IO-Link®, contenu des données de traitement IN | 16 bits PDV (distance), 1 bit (indicateur de qualité du signal), 2 bits SSC (signal de commutation) |
| 2695889b72ea1d7354579b3b07b491df_% | 0,75 |
| IO-Link®, largeur des données des opérations OUT | 2 bits |
| Type de lumière | LED, rouge |
| c9dda1025537b5e6347de1dd61a4d6d5 | 8 mm pour une distance de détection de 100 mm |
| Fonctionnement du temporisateur | Via IO-Link® |
| 25ea9017045f14fc5323adfdf9f8e273_MM | 10 |
| IO-Link®, mémoire de données requise (KB) | 2000 |
| IO-Link®, contenu des données de traitement OUT | 1 bit (désactivation de l'émetteur), 1 bit (maintien) |
| 148c620c163b57c0d5e4650acbcc691a | Blanc standard 90 %, 100 x 100 mm |
| 3d28fb3d45a9f7540fd070fd6476d15f_MM | 40, 100 |
| Type de produit | Capteur de distance |
| Série | SOOE |
