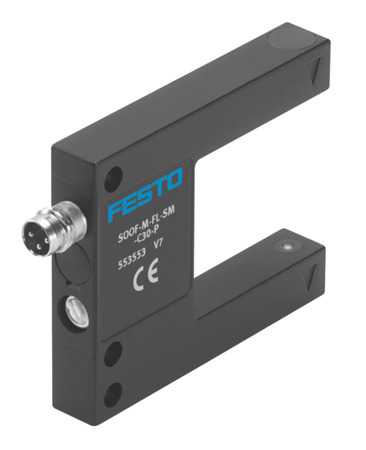

SOOF-M-FL-SM-C30-P Cellule photoélectrique à fourche FESTO 553553
Voir les documents
Voir les détails techniques
Références
H2599900035
Web : A700-A112592
Fabricant : 553553
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Cellule photoélectrique à fourche SOOF-M-FL-SM-C30-P carter métallique robuste. Agrément=(* RCM Mark, * c UL us - Listed (OL)), Marque CE (voir déclaration de conformité)=selon la directive européenne CEM, Note sur la matière=(* Contenant de substances de silicone, * Conforme RoHS), Grandeur mesurée=Position, Principe de mesure=optoélectronique
| Raccord électrique | 3 pôles, Connecteur mâle, M8x1 |
| Degré de protection | IP67 |
| Température ambiante (GC) | -25, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Zinc moulé sous pression, traité |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 995956 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Fréquence de commutation max. (HZ) | 5000 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Taille | Fourche 30x35 mm |
| Plage de tension de service CC (V) | 10, 30 |
| Résistance à la tension de choc (KV) | 0,8 |
| Degré d'encrassement | 3 |
| Valeur mesurée | Position |
| Méthode de mesure | Barriere photoélectrique fourchée |
| Fonction des éléments de commutation | commutable |
| Courant de sortie max. (MA) | 100 |
| Sortie de commutation | NPN, PNP, Push-pull |
| Possibilités de réglage | Potentiomètre |
| Tension d'isolement (V) | 50 |
| Répétabilité (MM) | 0,02 |
| Protocole | IO-Link |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| IO-Link®, classe de port | A |
| IO-Link®, version du protocole | Appareil V 1.1 |
| IO-Link®, mode de communication | COM2 (38,4 kbaud) |
| IO-Link®, largeur des données de process IN | 2 octets |
| IO-Link®, durée de cycle minimale | 2,3 ms |
| Principe de mesure | optoélectronique |
| Résistance aux courts-circuits | cyclique |
| Témoin d'état de commutation | LED jaune |
| Ondulation résiduelle | ± 5 % |
| Intensité à vide (MA) | 30 |
| Hystérésis (MM) | <= 0,25 mm |
| IO-Link®, profilé | Profil capteur intelligent |
| IO-Link®, classes de fonction | Canal de données binaires (BDC), Diagnostic, Identification, Teach channel, Variable données de process (PDV) |
| IO-Link®, assistance mode SIO | Oui |
| IO-Link®, contenu des données de traitement IN | 1 bit BDC (signal de commutation), 1 bit BDC (stabilité), 12 bits PDV (niveau signal) |
| IO-Link®, largeur des données des opérations OUT | 0 octet |
| Type de lumière | rouge |
| Fonctionnement du temporisateur | via IO-Link |
| 25ea9017045f14fc5323adfdf9f8e273_MM | 0,3 |
| 81c0270efc6a095d4f18bdeb4ede2152 | 0,2 mm en mode High-Resolution, 0,3 mm en mode Speed, 0,3 mm en mode standard, 1,0 mm en mode Power |
| Note sur la fréquence de commutation | 1500 Hz en mode High-Resolution, 250 Hz en mode Power, 5000 Hz en mode standard, 8000 Hz en mode Speed |
| IO-Link®, contenu des données de service IN | 16 bits niveau signal maximal, 16 bits niveau signal minimal, 16 bits température, 32 bits compteur de commutations, 8 bits qualité apprentissage |
| 5da705ff08bab48686e3c3f0ba6c8555_AD | 73 |
| Ampleur de fourche (MM) | 30 |
| Série | SOOF |
| Type de produit | Cellule photoélectrique à fourche |
