SRBG-C1-N-1-P-C2-C2 Boîtier de fin de course FESTO 3568165
Référence web : A700-D078788
Référence fabricant : 3568165
Référence fabricant : 3568165

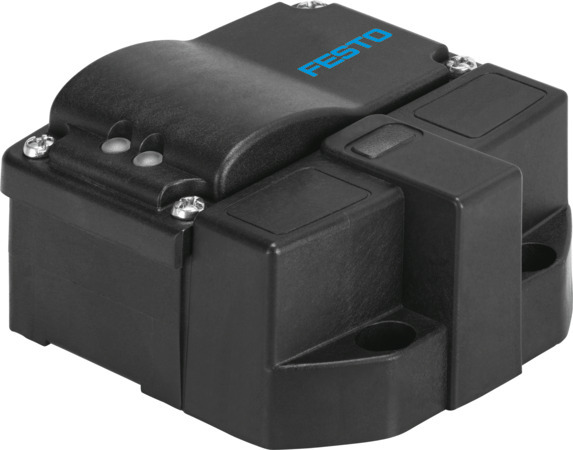

SRBG-C1-N-1-P-C2-C2 Boîtier de fin de course
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Boîtier de fin de course SRBG-C1-N-1-P-C2-C2 pour signal de retour et contrôle de la position des vannes de process, qui seront utilisés avec des vérins oscillants pneumatiques, principe de mesure inductif. Forme=en angle, Selon la norme=(* EN 60947-5-2, * VDI/VDE 3845), Agrément=(* RCM Mark, * c UL us (OL)), Marque CE (voir déclaration de conformité)=selon la directive européenne CEM, Symbole KC=KC-EMV
Détails techniques
| Degré de protection | IP67 |
| Température ambiante (GC) | -25, 70 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | PBT |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Position de montage | indifférent |
| Mode de fixation | vissé |
| Note sur le matériau | Conforme à RoHS |
| Température de stockage (GC) | -25, 70 |
| Fréquence de commutation max. (HZ) | 500 |
| Certification | RCM Mark, c UL us (OL) |
| Selon la norme | EN 60947-5-2, VDI/VDE 3845 |
| Plage de tension de service CC (V) | 10, 30 |
| Degré d'encrassement | 3 |
| Fonction des éléments de commutation | Contact NO |
| Matériau de vis | acier inoxydable fortement allié |
| Modèle | carré |
| Sortie de commutation | PNP |
| Raccord électrique 1, connectique | Borne à ressort |
| Marquage KC | KC-CEM |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Presse-étoupe | M20x1,5 |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Barrette de fixation |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 10 |
| Raccord électrique 1, schéma de câblage | 995594 |
| Principe de mesure | inductif |
| Courant de sortie CC max. (MA) | 100 |
| Chute de tension (V) | 3 |
| Résistance aux courts-circuits | cyclique |
| Témoin d'état de commutation | LED jaune |
| Intensité à vide (MA) | 25 |
| Témoin de fonctionnement | LED verte |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Intensité résiduelle (MA) | 0, 0,5 |
| Indication d'état | LED jaune = état de commutation distributeur |
| Section nominale du fil connectable (I2) | 0,2, 2,5 |
| Série | SRBG |
| Type de produit | Boîtier de fin de course |
