SVK-3-PK-3 Capteur-butée FESTO 12146
Référence : 250104458
Référence web : A700-A172162
Référence fabricant : 12146
Référence web : A700-A172162
Référence fabricant : 12146

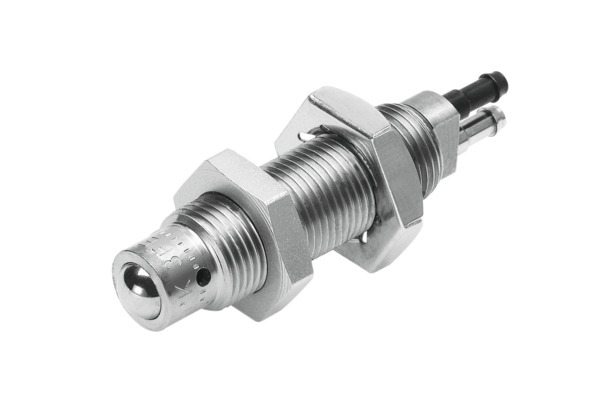

SVK-3-PK-3 Capteur-butée
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capteur-butée SVK-3-PK-3 avec commande à bille Fonction de distributeur=3/2 monostable, fermé, Mode d'actionnement=mécanique, Débit nominal normal=50 l/min, Pression de service=-0,9 - 8 bar, Conception=Siège de bille
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-Zone III |
| Symbole | 991097 |
| Structure de construction | Siège à bille |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 1.5 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.9, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 80 |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 50 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | PK-3 |
| Raccord pneumatique 2 | PK-3 |
| Raccord pneumatique 3 | non canalisé |
| Série | SVK |
| Type de produit | Capteur-butée |
