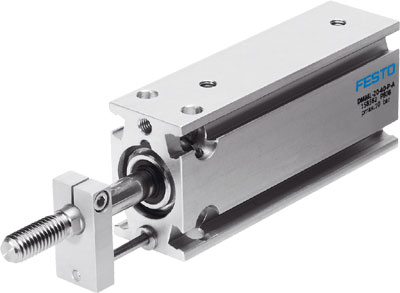

VÉRIN COMPACT DMML-16-10-P-A FESTO 158567
Voir les détails techniques
Références
250579100
Web : A700-A308847
Fabricant : 158567
| Conception | Piston, Tige de piston, Tube profilé |
| Position de montage | indifférent |
| Mode de fixation | au choix :, taraudé, à trou débouchant |
| Pression de service (BAR) | 1, 10 |
| Raccord pneumatique | M5 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 80 |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau joints | TPE-U(PU) |
| Matériau corps | Alliage d'aluminium, anodisé |
| Matériau couvercle | Laiton |
| Course (MM) | 10 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Diamètre de piston | 16 mm |
| Anti-rotation/guidage | Tige de guidage avec étrier |
| Force théorique sous 6 bar, à l'avance (N) | 121 |
| Variantes | Tige de piston sur 1 côté |
| Force théorique sous 6 bar, au recul (N) | 104 |
| Force théorique sous 6 bar (N) | 121 |
| Couple de serrage de la fixation d'entraînement | 2,5 Nm +10 % |
| Série | DMML |
