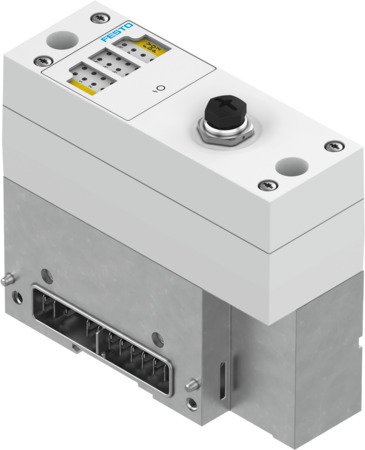

VABA-S6-1-X2-F2-CB Interface pneumatique FESTO 8068241
Référence web : A700-D078866
Référence fabricant : 8068241
Référence fabricant : 8068241
VABA-S6-1-X2-F2-CB Interface pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Interface pneumatique VABA-S6-1-X2-F2-CB Interface pneumatique VABA-S6-1-X2-F2-CB
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Via CPX |
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Température de stockage (GC) | -20, 60 |
| Matériau joints d'étanchéité | NBR |
| Matériau d'embase | Aluminium moulé sous pression |
| Nombre maximal d'emplacements de distributeurs | 12 sur distributeurs bistables, 24 sur distributeurs monostables |
| Matériau du couvercle | PA |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Matériau de vis | Acier |
| Courant résiduel max. par module (A) | 4.5 |
| Protection par fusibles (court-circuit) | Fusible électronique interne par sortie de distributeur |
| Paramétrage | Failsafe par canal, Forçage par canal, Idle Mode par canal, Surveillance module |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Diagnostic | Court-circuit des distributeurs, Rupture de fil par bobine, Sous-tension distributeurs |
| Consommation interne pour tension service nominale | Typ. 110 A pour l'électronique avec CPX-FVDA-P2, Typ. 25 mA pour distributeurs sans CPX-FVDA-P2, Typ. 45 mA pour l'électronique sans CPX-FVDA-P2, Typiquement 90 mA pour distributeurs avec CPX-FVDA-P2 |
| Affichages LED | 1 diagnostic général |
| Alimentation électrique max. par canal | 0,2 A |
| Séparation de potentiel canal - bus interne | Oui, en cas d’alimentation auxiliaire |
| 12698652a65db2560f173e7b0cdfd1f8 | sortie numérique sécurisée |
| 4750673ec084b90fb3f56b80a0461e41 | Connecteur femelle |
| 1646d64208561d223a7e029822bea34f | M12x1 codage A selon EN 61076-2-101 |
| f4b1d9bac307494288852c195ed3aa72 | 5 |
| Commande électrique | Bus de terrain |
| Interface de terminaux de distributeurs | Type 44, VTSA-F-CB |
| Série | VABA |
