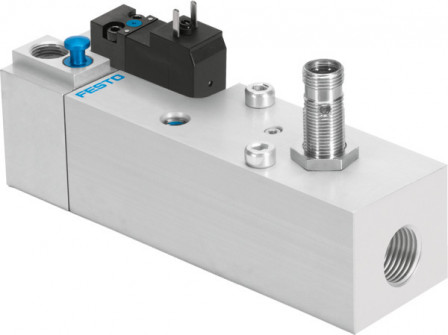

VABF-S6-1-P5A4-N12-4-1-N Distributeur de mise en pression progressive FESTO 558234
Référence web : A700-D079059
Référence fabricant : 558234
Référence fabricant : 558234
VABF-S6-1-P5A4-N12-4-1-N Distributeur de mise en pression progressive
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur de mise en pression progressive VABF-S6-1-P5A4-N12-4-1-N Distributeur de mise en pression progressive VABF-S6-1-P5A4-N12-4-1-N
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Connecteur mâle, Forme C, Forme carrée, selon EN 175301-803 |
| Tension de service nominale CC (V) | 24 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65, NEMA 4 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 995782 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur embase |
| Fonction de distributeur | Fonction de mise sous pression |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 2, 12 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase de taille 1 selon ISO 5599-2 |
| Raccord pneumatique 2 | Embase de taille 1 selon ISO 5599-2 |
| Raccord pneumatique 3 | G1/2 |
| Alimentation en air de pilotage | interne |
| Matériau joints d'étanchéité | HNBR, NBR |
| Commande manuelle auxiliaire | Réinitialisation automatique par signal de commande électrique, bistable |
| Raccord pneumatique 4 | Embase de taille 1 selon ISO 5599-2 |
| Impulsion de test positive max. pour signal 0 (MIS) | 2500 |
| Impulsion de test négative max. pour signal 1 (MIS) | 1400 |
| Caractéristiques de bobine | 24 V DC : 2,5 W |
| Raccord d’air de pilotage 12/14 | Embase de taille 1 selon ISO 5599-2 |
| Note concernant la dynamisation forcée | Fréquence de commutation minimale 1/mois |
| Selon la norme | ISO 5599-2 |
| Fonction des éléments de commutation | Contact NO |
| Matériau de vis | Acier, Galvanisé |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Détection de position de commutation | Position de commutation avec capteur |
| 52765fe85ebdf03befcd5c1da7df0310_MPA | 4 |
| 48ad16b1a8697b182ddccdfd563dceac_L2 | 3000 |
| 1d6b9574ddfcb8bfe3cdaa089046f778_L2 | 3300 |
| Raccordement de capteur | 4 pôles, Connecteur mâle, M12x1 |
| Série | VABF |
| Type de produit | Distributeur de mise en pression progressive |
