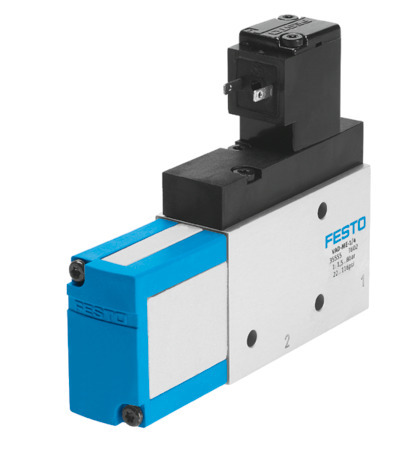

VAD-ME-1/4 Venturi FESTO 35555
Voir les documents
Voir les détails techniques
Références
250560014
Web : A700-A077058
Fabricant : 35555
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Venturi VAD-ME-1/4 avec électrodistributeur intégré. Diamètre nominal de la buse de Laval=1,4 mm, Position de montage=indifférent, Caractéristique de l'éjecteur=Niveau de vide élevé, Fonction intégrée=Distributeur de mise en circuit, électrique, Conception=Forme en T
| Raccord électrique | Connecteur mâle |
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 40 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium |
| Symbole | 991492 |
| Structure de construction | Forme en T |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Pression de service (BAR) | 1.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 40 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | G1/8 |
| Facteur de marche | 100% |
| Raccord de vide | G1/4 |
| Diamètre nominal de la buse Laval (MM) | 1,4 |
| Caractéristique de l’éjecteur | vide élevé |
| Vide max. (%) | 85 |
| Fonction intégrée | Distributeur de mise en circuit, électrique |
| Série | VAD |
En stock, livraison 24/48h
Disponible sous 3 jours
2 en magasin, en stock, livré sous 24/48hAu-delà de 2 — disponible sous 3 jours, en fonction du fabricant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
