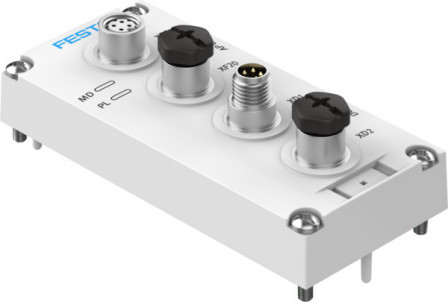

VAEM-L1-S-12-AP Interface électrique FESTO 8081922
Référence : D2501001879
Référence web : A700-D094442
Référence fabricant : 8081922
Référence web : A700-D094442
Référence fabricant : 8081922
VAEM-L1-S-12-AP Interface électrique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour la CEM |
| Mode de fixation | vissé |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Température de stockage (GC) | -20, 60 |
| Certification | RCM Mark, c UL us - Recognized (OL) |
| Nombre maximal d'emplacements de distributeurs | 12 |
| Humidité relative de l'air | 5 - 95 %, sans condensation |
| Position des raccords | En haut |
| Dimensions l x L x H | 42 mm x 91 mm x 30 mm |
| Marquage KC | KC-CEM |
| Protection contre l'inversion de polarité | oui |
| Protection par fusibles (court-circuit) | Fusible électronique interne par canal |
| Note sur le degré de protection | Raccords non utilisés obturés, à l'état monté |
| Alimentation électrique, fonction | Electronique/capteurs et charge entrants |
| Alimentation électrique, type de connexion | Connecteur mâle |
| Alimentation électrique, technique de raccordement | M8x1, codage A selon EN 61076-2-104 |
| Alimentation électrique, nombre de pôles/fils | 4 |
| Alimentation électrique max. | 2 x 4 A (fusible externe requis) |
| Matériau de douille filetée | Laiton nickelé |
| Longueur de câble max. | 50 m communication système |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Nombre maximum de bobines | 24 |
| Protection contre les contacts directs et indirects | SELV, TBTS |
| Diagnostic par LED | Alimentation électrique charge, Diagnostic de chaque module |
| Paramètres de module | Comportement en état d'erreur, Configuration de la surveillance de tension, alimentation de charge PL |
| d5230993eed1a7504c9a8678def23ece_V | 24 |
| 108667f7f85703997c6c28241d55a721 | ± 10 % |
| 270c356a5c144ddc58912baa4b0f94e5 | typ. 16 mA |
| 3ab8ccb55cc70bea30aa98e4e8cdab0d_V | 24 |
| Variations de tension admissibles électronique/capteurs | ± 25 % |
| Consommation interne avec tension de service nominale électronique/capteurs | Typ. 34 mA |
| 2c8d7df6290ff8dc55a71e92ac3e1468 | Blocs d'alimentation très basse tension de protection/TBTS requis, Tenir compte de la chute de tension |
| Altitude de fonctionnement nominale | <= 2 000 m NHN |
| db277603fbfbd6fe32fb02e9771e9bf6 | Coupure de la charge, Sous-tension de charge, Sous-tension électronique/capteurs, Surtension de charge, Surtension électronique/capteurs |
| 3ee489b7e385cc7205a72c4e16ea8a85_MS | 3 |
| Réacheminement de la tension, fonction | Electronique/capteurs et charge sortants |
| 0eb16b08ec5afc45ffb4f074c6155f20 | Connecteur femelle |
| 8bd25601f8d6476de71991742a3b098c | M8x1, codage A selon EN 61076-2-104 |
| Réacheminement de la tension, nombre de pôles/fils | 4 |
| 038738318c562615da2a3a7e3068ad22 | 2x connecteur femelle |
| a9bed760052c7b69e778c111c4d57001 | M8x1, codage D selon EN 61076-2-114 |
| Interface de communication, nombre de pôles/fils | 4 |
| Interface de communication, fonction | Communication système XF10 IN / XF20 OUT |
| Interface de communication, protocole | AP-COM |
| b997f13e4ae0ee0bf16cc692102c1ba0 | oui |
| Type de produit | Interface électrique |
| Série | VAEM |
