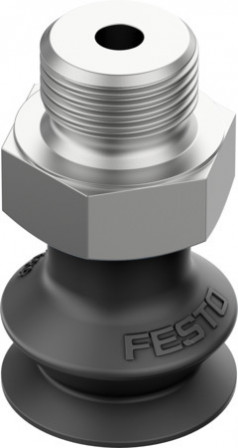

VASB-15-1/8-NBR Ventouse FESTO 35411
Référence : 250380003
Référence web : A700-A075788
Référence fabricant : 35411
Référence web : A700-A075788
Référence fabricant : 35411
VASB-15-1/8-NBR Ventouse
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Ventouse VASB-15-1/8-NBR avec joint OL. Diamètre nominal=3 mm, Diamètre de ventouse=15 mm, Diamètre d'aspiration effectif=12 mm, Position du raccord=en haut, Forme de la ventouse=Cylindrique, soufflet x1,5
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-A1-L |
| Symbole | 991485 |
| Couleur | noir |
| Diamètre nominal (MM) | 3 |
| Pression de service (PSI) | -0,095, -0,95, -13,775, 0 |
| Fluide de service | Air ambiant selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Matériau du tourillon vissé | Laiton |
| Position des raccords | En haut |
| Dureté Shore | 60 +/- 5 |
| Diamètre de ventouse (MM) | 15 |
| Forme de ventouse | Ronde, à soufflet, 1,5x |
| Pression de service nominale (PSI) | -0,07, -0,7, -10,15 |
| Force de maintien à pression de service nominale (N) | 7,9 |
| Raccord de vide | G1/8 |
| Matériau ventouse avec raccord | NBR |
| Diamètre d'aspiration efficace (MM) | 12 |
| Fixation pour ventouse | G 1/8 |
| Force de décollement pour un vide de 70 % (N) | 7,9 |
| Taraudage de fixation | G1/8 |
| Série | VASB |
| Type de produit | Ventouse |
Produits similaires
<
>
| Taille de ventouse | Diamètre de ventouse (MM) | Volume de ventouse (cm3) | Forme de la ventouse | Raccord de vide | Correspondance des porte-ventouse | Rayon de pièce R min. (mm) | Compensateur de hauteur de ventouse (mm) | Force latérale horizontale à pression de service nominale (N) | Série | Pression de service (BAR) | Couleur | Filetage de fixation | Conception | Mode de fixation | Diamètre nominal (MM) | Fluide de service | Note sur la matière | Position du raccord | Dureté Shore | Pression de service nominale (BAR) | Force de maintien à la pression de service (N) | Diamètre d'aspiration effectif (mm) | Compensateur de hauteur de porte-ventouse (mm) | Fixation de ventouse | Force latérale à pression de service nominale (N) | Force latérale verticale à pression de service nominale (N) | Couple de serrage max. filetage de fixation (Nm) | Diamètre de pince (mm) | Matériau tourillon vissé | Matériau ventouse | Matériau élément d'espacement | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
OGGB-60-G18-2 Ventouse de Bernoulli FESTO 574563
Référence web : A700-D076938
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-60-G18-2-Q Ventouse de Bernoulli FESTO 574564
Référence web : A700-D076939
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-100-G18-2 Ventouse de Bernoulli FESTO 574565
Référence web : A700-D076934
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-100-G18-2-Q Ventouse de Bernoulli FESTO 574566
Référence web : A700-D076935
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-140-G18-2 Ventouse de Bernoulli FESTO 574567
Référence web : A700-D076936
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-140-G18-2-Q Ventouse de Bernoulli FESTO 574568
Référence web : A700-D076937
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
ESS-2-SN Ventouse FESTO 189264
Référence web : A700-D072973
|
2 | Diamètre extérieur 3 mm | ESS | noir | Via raccord de vide | 0.6 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-2-SU Ventouse FESTO 189265
Référence web : A700-D072974
|
2 | Diamètre extérieur 3 mm | ESS | bleu | Via raccord de vide | 0.6 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 60 +/- 5 | ||||||||||||||||||||||||
ESS-2-SS Ventouse FESTO 189266
Référence web : A700-A514454
Référence : B2505600023 |
2 | Diamètre extérieur 3 mm | ESS | transparent | Via raccord de vide | 0.6 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-2-SF Ventouse FESTO 189267
Référence web : A700-D072972
Référence : C2505600101 |
2 | Diamètre extérieur 3 mm | ESS | gris | Via raccord de vide | 0.6 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 60 +/- 5 |
