VASB-30-1/8-NBR Ventouse FESTO 35412
Référence : 250560534
Référence web : A700-A127664
Référence fabricant : 35412
Référence web : A700-A127664
Référence fabricant : 35412

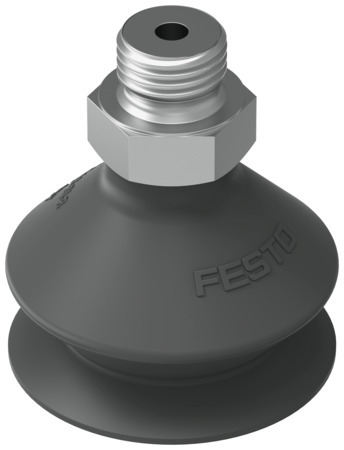

VASB-30-1/8-NBR Ventouse
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Ventouse VASB-30-1/8-NBR avec joint OL. Diamètre nominal=3 mm, Diamètre de ventouse=30 mm, Diamètre d'aspiration effectif=25 mm, Position du raccord=en haut, Forme de la ventouse=Cylindrique, soufflet x1,5
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-A1-L |
| Symbole | 991485 |
| Couleur | noir |
| Diamètre nominal (MM) | 3 |
| Pression de service (PSI) | -0,095, -0,95, -13,775, 0 |
| Fluide de service | Air ambiant selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Matériau du tourillon vissé | Laiton |
| Position des raccords | En haut |
| Dureté Shore | 60 +/- 5 |
| Diamètre de ventouse (MM) | 30 |
| Forme de ventouse | Ronde, à soufflet, 1,5x |
| Pression de service nominale (PSI) | -0,07, -0,7, -10,15 |
| Force de maintien à pression de service nominale (N) | 34 |
| Raccord de vide | G1/8 |
| Matériau ventouse avec raccord | NBR |
| Diamètre d'aspiration efficace (MM) | 25 |
| Fixation pour ventouse | G 1/8 |
| Force de décollement pour un vide de 70 % (N) | 34 |
| Taraudage de fixation | G1/8 |
| Série | VASB |
| Type de produit | Ventouse |
