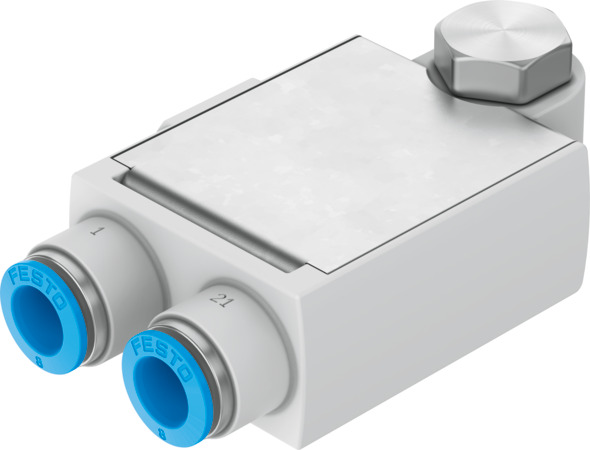

VBNF-LBA-G14-Q8 Clapet anti-retour FESTO 1927027
Référence web : A700-A270440
Référence fabricant : 1927027
Référence fabricant : 1927027
VBNF-LBA-G14-Q8 Clapet anti-retour
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | PBT |
| Symbole | 991957 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Fonction de distributeur | Fonction anti-retour déverrouillable |
| Pression de service (BAR) | 0.2, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-8 |
| Raccord pneumatique 2 | G1/4 |
| Pression de pilotage MPa (MPA) | 0,2, 1 |
| Pression de pilotage (BAR) | 2, 10 |
| Temps de commutation désactivé (MS) | 11 |
| Temps de commutation activé (MS) | 8 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | NBR |
| Matériau de la vis creuse | Alliage d'aluminium corroyé |
| Matériau du couvercle | PBT |
| Pression de service sur la plage de température totale (PSI) | 0,02, 0,2, 1, 10, 145, 2,9 |
| Couple de serrage nominal (NM) | 11 |
| Tolérance du couple de serrage nominal | ± 20 % |
| Débit nominal normal de 1->2 (6-5) (L2) | 620 |
| Matériau de la bague de démontage | POM |
| Matériau de l'obturateur | ES-BE |
| Faculté de pivotement | 360 deg/pivotement permanent non autorisé |
| Raccord d’air de pilotage 21 | QS-8 |
| Pression de pilotage psi (PSI) | 29, 145 |
| Type d'actionnement : fonction clapet anti-retour pilotée | Pneumatique |
| Fonction d'échappement manuel | monostable |
| Débit normal 1->2 (6-0) (L2) | 1100 |
| Série | VBNF |
| Type de produit | Clapet anti-retour |
