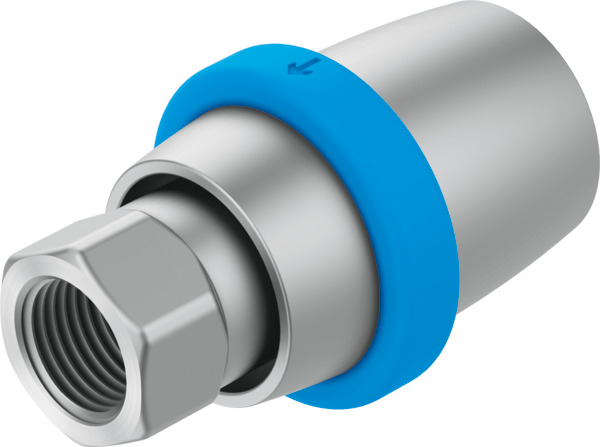

VBOH-32-G14 Distributeur à douille coulissante manuelle FESTO 1302994
Référence : 250104557
Référence web : A700-A481779
Référence fabricant : 1302994
Référence web : A700-A481779
Référence fabricant : 1302994
VBOH-32-G14 Distributeur à douille coulissante manuelle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991286 |
| Force d’actionnement (N) | 45 |
| Structure de construction | Vanne à douille |
| Mode d'actionnement | manuel |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites, vissable |
| Diamètre nominal (MM) | 8.4 |
| Fonction de distributeur | 3/2 bistable |
| Sens d'écoulement | réversible |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.95, 12 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 80 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1675 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 31 |
| Matériau du tourillon vissé | Alliage d’aluminium corroyé, anodisé |
| Conseils d’utilisation | Veuillez ne visser que des raccords avec un filetage cylindrique. Le montage d'un filetage conique peut endommager le corps et ainsi provoquer un blocage ou un dysfonctionnement de la douille. |
| Série | VBOH |
| Type de produit | Distributeur à douille coulissante manuelle |
