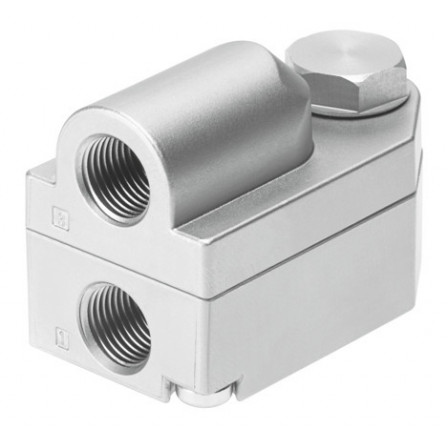

VBQF-D-G18-E Soupape d'échappement rapide FESTO 547533
Référence : H2503700095
Référence web : A700-A669303
Référence fabricant : 547533
Référence web : A700-A669303
Référence fabricant : 547533
VBQF-D-G18-E Soupape d'échappement rapide
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression, Zinc moulé sous pression |
| Symbole | 991459 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Diamètre nominal (MM) | 5 |
| Fonction de distributeur | Echappement rapide |
| Pression de service (BAR) | 0.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -20, 80 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Matériau joints d'étanchéité | NBR |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| 787947cbf97de0e6335c572b86eced8a_L2 | 850 |
| 2945418597656a1da7ad0226a9b2f237_L2 | 350 |
| Débit normal, échappement 6 -> 0 bar (L2) | 1300 |
| Série | VBQF |
| Type de produit | Soupape d'échappement rapide |
