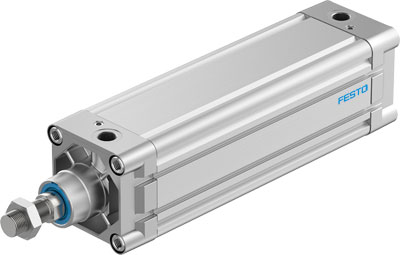

vérin normalisé DNC-125-50-PPV FESTO 163513
Référence web : A700-D071302
Référence fabricant : 163513
Référence fabricant : 163513
vérin normalisé DNC-125-50-PPV selon ISO 15552, avec tube de vérin profilé et amortissement de fin de course réglable des deux côtés. Course=50 mm, Diamètre de piston=125 mm, Filetage de tige de piston=M27x2, Amortissement=PPV : amortissement pneumatique réglable des deux côtés, Position de montage=indifférent
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Catalogue
Détails techniques
| Conception | Piston, Tige de piston, Tube profilé |
| Position de montage | indifférent |
| Mode de fixation | avec accessoires, taraudé |
| Pression de service (BAR) | 0.6, 10 |
| Raccord pneumatique | G1/2 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 80 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau joints | TPE-U(PU) |
| Conforme à la norme | ISO 15552 |
| Matériau couvercle | Aluminium moulé sous pression, revêtu |
| Pression de service MPa (MPa) | 0.06, 1 |
| Course (MM) | 50 |
| Amortissement | PPV : amortissement pneumatique réglable des deux côtés |
| Détection de position | sans |
| Longueur d'amortissement (mm) | 42 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Classification maritime | Voir certificat |
| Diamètre de piston | 125 mm |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | 7363 |
| Filetage de tige de piston | M27x2 |
| Extrémité de tige de piston | Filetage |
| Masse en mouvement à 0 mm de course (g) | 2809 |
| Poids supplémentaire par 10 mm de course (g) | 168 |
| Poids de base à 0 mm de course (g) | 6771 |
| Masse supplémentaire par 10 mm de course (g) | 63 |
| Matériau corps de vérin | Alliage d'aluminium, anodisé lisse |
| Variantes | Tige de piston sur 1 côté |
| Energie d'impact en fin de course (J) | 5 |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N) | 6881 |
| Série | DNC |
| Type de produit | Vérin normalisé |
