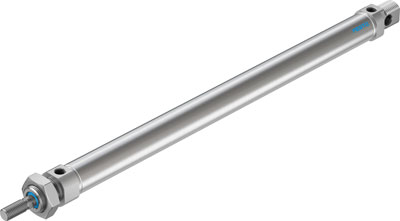

vérin normalisé DSNU-25-500-P-A FESTO 35192
Référence : H2505700298
Référence web : A700-A126463
Référence fabricant : 35192
Référence web : A700-A126463
Référence fabricant : 35192
vérin normalisé DSNU-25-500-P-A selon DIN ISO 6432 pour détection sans contact. Diverses possibilités de fixation, avec et sans éléments de fixation additionnels. Avec bagues d'amortissement élastiques aux fins de course. Course=500 mm, Diamètre de piston=25 mm, Filetage de tige de piston=M10x1,25, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Conception | Piston, Tige de piston, Tube de vérin |
| Position de montage | indifférent |
| Mode de fixation | avec accessoires |
| Pression de service (BAR) | 1, 10 |
| Raccord pneumatique | G1/8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 80 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau joints | NBR, TPE-U(PU) |
| Conforme à la norme | CETOP RP 52 P, ISO 6432 |
| Matériau couvercle | Alliage d'aluminium, incolore anodisé |
| Pression de service MPa (MPa) | 0.1, 1 |
| Course (MM) | 500 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Classification maritime | Voir certificat |
| Diamètre de piston | 25 mm |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | 294.5 |
| Filetage de tige de piston | M10x1,25 |
| Extrémité de tige de piston | Filetage |
| Masse en mouvement à 0 mm de course (g) | 71 |
| Poids supplémentaire par 10 mm de course (g) | 11 |
| Poids de base à 0 mm de course (g) | 238 |
| Masse supplémentaire par 10 mm de course (g) | 6 |
| Matériau corps de vérin | Acier fortement allié inoxydable |
| Variantes | Tige de piston sur 1 côté |
| Energie d'impact en fin de course (J) | 0.3 |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N) | 247.4 |
| Série | DSNU |
| Type de produit | Vérin normalisé |
