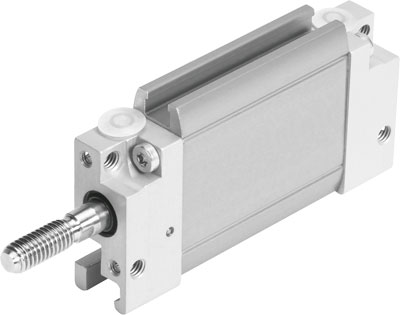

vérin plat DZF-12-160-A-P-A FESTO 161231
Référence web : A700-D072423
Référence fabricant : 161231
Référence fabricant : 161231
vérin plat DZF-12-160-A-P-A avec tige anti-rotation pour détection de la position, avec bagues d'amortissement élastiques aux fins de course. Diverses possibilités de fixation, avec et sans éléments de fixation additionnels. Course=160 mm, Diamètre de piston=(* 12 mm, * Diamètre équivalent), Angle de torsion max. de la tige de piston +/-=2,5 deg, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Conception | Piston, Tige de piston |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, taraudé |
| Pression de service (BAR) | 1.6, 10 |
| Raccord pneumatique | M5 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 80 |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau joints | NBR, TPE-U(PU) |
| Matériau corps | Aluminium, anodisé lisse |
| Matériau couvercle | Alliage d'aluminium |
| Pression de service MPa (MPa) | 0.16, 1 |
| Course (MM) | 160 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Diamètre de piston | 12 mm, Diamètre équivalent |
| Anti-rotation/guidage | Piston oval |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | 68 |
| Angle de torsion max. de la tige de piston +/- (DEG) | 2.5 |
| Masse en mouvement à 0 mm de course (g) | 12 |
| Poids supplémentaire par 10 mm de course (g) | 9 |
| Poids de base à 0 mm de course (g) | 96 |
| Masse supplémentaire par 10 mm de course (g) | 2 |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N) | 51 |
| Couple max. du dispositif antirotation (Nm) | 0.1 |
| Série | DZF |
| Type de produit | Vérin plat |
| Ø du piston | 12 mm, Diamètre équivalent |
