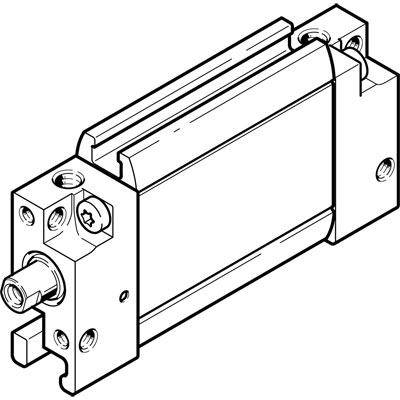

vérin plat DZF-12-160-P-A

vérin plat DZF-12-160-P-A FESTO 164010

Voir les détails techniques

Références

Web : A700-D072424

Fabricant : 164010

Détails techniques

Conception	Piston, Tige de piston
Position de montage	indifférent
Mode de fixation	au choix :, avec accessoires, taraudé
Pression de service (BAR)	1.6, 10
Raccord pneumatique	M5
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 80
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau joints	NBR, TPE-U(PU)
Matériau corps	Aluminium, anodisé lisse
Matériau couvercle	Alliage d'aluminium
Pression de service MPa (MPa)	0.16, 1
Course (MM)	160
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié inoxydable
Diamètre de piston	12 mm, Diamètre équivalent
Anti-rotation/guidage	Piston oval
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N)	68
Angle de torsion max. de la tige de piston +/- (DEG)	2.5
Masse en mouvement à 0 mm de course (g)	12
Poids supplémentaire par 10 mm de course (g)	9
Poids de base à 0 mm de course (g)	96
Masse supplémentaire par 10 mm de course (g)	2
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N)	51
Couple max. du dispositif antirotation (Nm)	0.1
Série	DZF
Type de produit	Vérin plat
Ø du piston	12 mm, Diamètre équivalent
