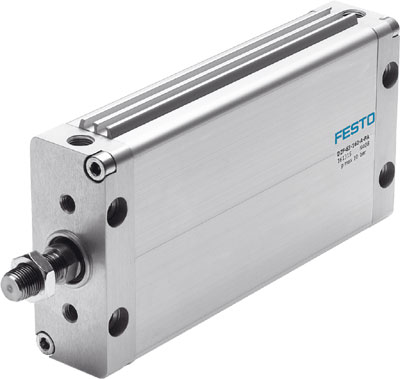

vérin plat DZF-63-250-A-P-A

vérin plat DZF-63-250-A-P-A FESTO 161317

Voir les détails techniques

Références

Web : A700-D072467

Fabricant : 161317

Détails techniques

Conception	Piston, Tige de piston
Position de montage	indifférent
Mode de fixation	au choix :, avec accessoires, taraudé
Pression de service (BAR)	1, 10
Raccord pneumatique	G1/4
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 80
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau joints	NBR, TPE-U(PU)
Matériau corps	Aluminium, anodisé lisse
Matériau couvercle	Aluminium moulé sous pression
Pression de service MPa (MPa)	0.1, 1
Course (MM)	250
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié
Diamètre de piston	63 mm, Diamètre équivalent
Anti-rotation/guidage	Piston oval
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N)	1870
Angle de torsion max. de la tige de piston +/- (DEG)	0.4
Masse en mouvement à 0 mm de course (g)	337
Poids supplémentaire par 10 mm de course (g)	91
Poids de base à 0 mm de course (g)	1379
Masse supplémentaire par 10 mm de course (g)	25
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N)	1682
Couple max. du dispositif antirotation (Nm)	1.5
Série	DZF
Type de produit	Vérin plat
Ø du piston	63 mm, Diamètre équivalent
