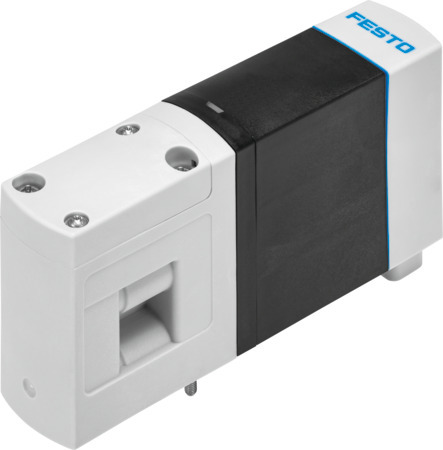

VEVM-S1-27-B-C-F-1T1L Distributeur

VEVM-S1-27-B-C-F-1T1L Distributeur FESTO 8047503

Voir les documents Voir les détails techniques

Références

H2501002430

Web : A700-D085246

Fabricant : 8047503

Documents

Détails techniques

Degré de protection	IP65
Poids du produit (g)	200
Conception	siège piston
Mode d'actionnement	électrique
Principe d'étanchéité	mou (joint)
Position de montage	indifférent
Diamètre nominal (MM)	4.2
Fonction de distributeur	Affectation par Motion App
Sens d'écoulement	irréversible
Pression de service (BAR)	3, 8
Fonction d'échappement	non réglable
Type de rappel	Ressort mécanique
Type de commande	piloté
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes
Température du fluide (°C)	5, 50
Température ambiante (°C)	5, 50
Note sur la matière	Conforme RoHS, Contenant de substances de silicone
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification impossible
Raccord pneumatique 1	G3/8
Raccord pneumatique 2	G1/8
Raccord pneumatique 3	G3/8
Alimentation en air de pilotage	externe
Pression de commande (bar)	3, 8
Temps de commutation Arrêt (ms)	8.5
Temps de commutation Marche (ms)	8.5
Température de stockage (°C)	-20, 40
Fluide de commande	Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes
Matériau joints	NBR, TPE-U(PU)
Matériau corps	PA
Dimension modulaire (MM)	28
Raccord pneumatique 4	G1/8
Valeur C (l/sbar)	2
Raccord d'échappement de pilotage 84	M7
Raccord de pilotage 14	M5
Innocuité alimentaire	voir Informations complémentaires sur les matériaux
Humidité relative de l'air	0 - 90 %
Facteur de marche	100 %
Variations de tension admissibles	+/- 25 %
Tension de service nominale CC (V)	24
Test de résistance au feu du matériau	UL94 HB
Indication d'état	LED bleue = état normal, LED rouge = dysfonctionnement
Remarque concernant la pression de service	0 - 8 bar avec air extérieur, Le fonctionnement par le vide -0,95 à 0 bar ne doit pas être connecté au port 3
Taille de distributeur (mm)	27
Consommation puissance électrique (W)	1.5
Standard nominal flow rate, exhaust 0.6->0.5 MPa (6->5 bar, 87->72.5 psi) (l/min)	480
Compatible vide	oui
Standard nominal flow rate pressurisation 0.6->0.5 MPa (6->5 bar, 87->72.5 psi) (l/min)	450
Raccord orifice de ventilation	M7
Série	VEVM
