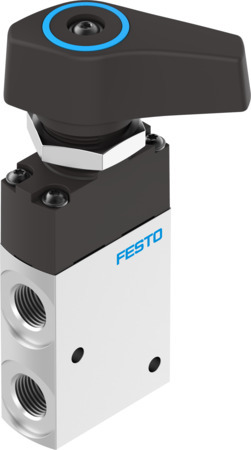

VHEF-ET-M32-M-G14 Distributeur à sélecteur FESTO 8080967
Référence web : A700-D094608
Référence fabricant : 8080967
Référence fabricant : 8080967
VHEF-ET-M32-M-G14 Distributeur à sélecteur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 995893 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | manuel |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Montage sur face avant, au choix :, à trou débouchant |
| Diamètre nominal (MM) | 6 |
| Fonction de distributeur | 3/2 monostable, ouvert/fermé |
| Sens d'écoulement | réversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.95, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 870 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 20 |
| Chevauchement | Recouvrement nul |
| Matériau joints d'étanchéité | NBR |
| Fréquence de commutation max. (HZ) | 0.5 |
| Matériau du couvercle | Renforcé de polyamide |
| Conseils d’utilisation | Actionner uniquement à la main |
| Matériau du levier | Renforcé de polyamide |
| Couple d’actionnement (NM) | 0,4 |
| Force max. sur l'actionnement (N) | 200 |
| Force transversale max. sur l'actionnement (N) | 200 |
| Type de produit | Distributeur à sélecteur |
| Série | VHEF |
Produits similaires
<
>
| Série | Matériau joints | Matériau corps | Raccord pneumatique 4 | Matériau levier | Couple (Nm) | Conception | Mode d'actionnement | Principe d'étanchéité | Mode de fixation | Diamètre nominal (MM) | Fonction de distributeur | Sens d'écoulement | Type de rappel | Type de commande | Fluide de service | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Pression de commande (bar) | Raccord pneumatique 5 | Force de déverrouillage (N) | Force transversale max. sur l'actionneur (N) | Limite de course max. (dure) (MM) | Vistesse max. d'actionnement pour mouvement latéral (m/s) | Chevauchement | Pression de service MPa (MPa) | Couple de déverrouillage (NM) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VHER-H-B43E-G12 Distributeur à poignée FESTO 3192067
Référence web : A700-D094699
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-H-B43E-B-G12 Distributeur à poignée FESTO 3192068
Référence web : A700-A313728
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-H-B43U-G12 Distributeur à poignée FESTO 3192071
Référence web : A700-D094705
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-H-B43U-B-G12 Distributeur à poignée FESTO 3192072
Référence web : A700-D094702
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-P-H-B43C-G12 Distributeur à poignée FESTO 3192074
Référence web : A700-A532471
Référence : C2501000774 |
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, fermé | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-P-H-B43C-B-G12 Distributeur à poignée FESTO 3192075
Référence web : A700-D094708
Référence : H2501002659 |
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, fermé | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43E-G12 Distributeur à poignée FESTO 3192076
Référence web : A700-D094710
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43E-B-G12 Distributeur à poignée FESTO 3192077
Référence web : A700-D094709
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43U-G12 Distributeur à poignée FESTO 3192082
Référence web : A700-D094719
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43U-B-G12 Distributeur à poignée FESTO 3192084
Référence web : A700-D094715
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 |
