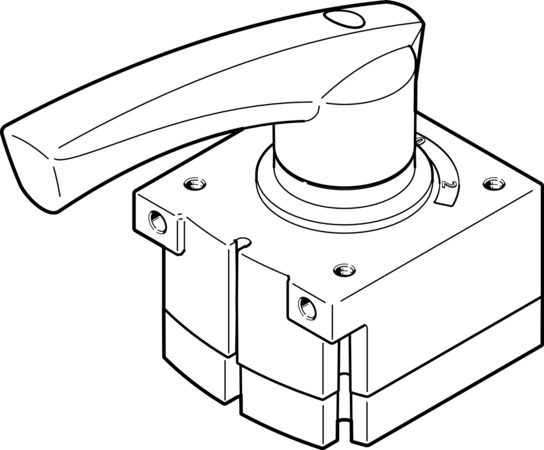

VHER-H-B43C-B-G18 Distributeur à poignée FESTO 3488205
Référence : H2501001798
Référence web : A700-A542668
Référence fabricant : 3488205
Référence web : A700-A542668
Référence fabricant : 3488205
VHER-H-B43C-B-G18 Distributeur à poignée
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 995942 |
| Structure de construction | Vanne rotative |
| Mode d'actionnement | manuel |
| Principe d'étanchéité | dur |
| Mode de fixation | Montage sur face avant, au choix :, à trou débouchant |
| Diamètre nominal (MM) | 6 |
| Fonction de distributeur | 4/3, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 0, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -20, 80 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 800 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Largeur (MM) | 42 |
| Matériau joints d'étanchéité | NBR |
| Raccord pneumatique 4 | G1/8 |
| Indication de la position de commutation | avec accessoires |
| Note concernant la pression de service | En cas de fonctionnement à deux pressions, la pression au raccord 1 doit être supérieure à celle du raccord 3., Fonctionnement sous vide uniquement sur raccord 3 |
| Conseils d’utilisation | Actionner uniquement à la main |
| Matériau du levier | Aluminium moulé sous pression |
| Couple d’actionnement (NM) | 0,9 |
| Sans recouvrement | oui |
| Série | VHER |
| Type de produit | Distributeur à poignée |
Produits similaires
<
>
| Série | Matériau joints | Matériau corps | Raccord pneumatique 4 | Matériau levier | Couple (Nm) | Conception | Mode d'actionnement | Principe d'étanchéité | Mode de fixation | Diamètre nominal (MM) | Fonction de distributeur | Sens d'écoulement | Type de rappel | Type de commande | Fluide de service | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Pression de commande (bar) | Raccord pneumatique 5 | Force de déverrouillage (N) | Force transversale max. sur l'actionneur (N) | Limite de course max. (dure) (MM) | Vistesse max. d'actionnement pour mouvement latéral (m/s) | Chevauchement | Pression de service MPa (MPa) | Couple de déverrouillage (NM) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VHER-H-B43E-G12 Distributeur à poignée FESTO 3192067
Référence web : A700-D094699
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-H-B43E-B-G12 Distributeur à poignée FESTO 3192068
Référence web : A700-A313728
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-H-B43U-G12 Distributeur à poignée FESTO 3192071
Référence web : A700-D094705
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-H-B43U-B-G12 Distributeur à poignée FESTO 3192072
Référence web : A700-D094702
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-P-H-B43C-G12 Distributeur à poignée FESTO 3192074
Référence web : A700-A532471
Référence : C2501000774 |
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, fermé | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
VHER-P-H-B43C-B-G12 Distributeur à poignée FESTO 3192075
Référence web : A700-D094708
Référence : H2501002659 |
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, fermé | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43E-G12 Distributeur à poignée FESTO 3192076
Référence web : A700-D094710
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43E-B-G12 Distributeur à poignée FESTO 3192077
Référence web : A700-D094709
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3 à l'échappement | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43U-G12 Distributeur à poignée FESTO 3192082
Référence web : A700-D094719
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 | |||||||||||||||||||||
|
VHER-P-H-B43U-B-G12 Distributeur à poignée FESTO 3192084
Référence web : A700-D094715
|
VHER | manuel | dur | Montage sur face avant, au choix :, à trou débouchant | 12 | 4/3, centre sous pression | irréversible | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/2 |
