VL/O-3-PK-3 Distributeur pneumatique FESTO 4233
Référence : 250100046
Référence web : A700-A071755
Référence fabricant : 4233
Référence web : A700-A071755
Référence fabricant : 4233

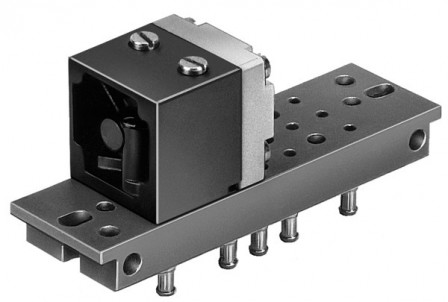

VL/O-3-PK-3 Distributeur pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur pneumatique VL/O-3-PK-3 Selon le raccordement choisi, ouvert ou fermé au repos. Fonction de distributeur=3/2 monostable, ouvert, Débit nominal normal=100 l/min, Pression de service=0 - 8 bar, Conception=Siège plat, Diamètre nominal=2,5 mm
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Matière plastique, Zinc moulé sous pression |
| Symbole | 991030 |
| Structure de construction | Siège de clapet |
| Mode de fixation | au choix :, sur cadre de montage, sur embase, à trou débouchant |
| Diamètre nominal (MM) | 2.5 |
| Fonction de distributeur | 3/2 monostable, ouvert |
| Pression de service (BAR) | 0, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 100 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | PK-3 |
| Temps de commutation désactivé (MS) | 50 |
| Temps de commutation activé (MS) | 12 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Matériau joints d'étanchéité | NBR |
| Matériau d'embase | Laiton, Renforcé au PPS |
| Raccord pneumatique 4 | PK-3 |
| Raccord pneumatique 5 | PK-3 |
| Série | VL/O |
| Type de produit | Distributeur pneumatique |
