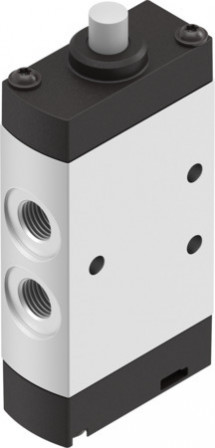

VMEF-S-M52-E-G18 Distributeur à poussoir FESTO 8031299
Référence web : A700-D094782
Référence fabricant : 8031299
Référence fabricant : 8031299
VMEF-S-M52-E-G18 Distributeur à poussoir
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 992217 |
| Force d’actionnement (N) | 28 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 5.2 |
| Fonction de distributeur | 5/2, monostable |
| Sens d'écoulement | réversible |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.95, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 750 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Largeur (MM) | 20 |
| Chevauchement | recouvrement positif |
| Matériau joints d'étanchéité | NBR |
| Fréquence de commutation max. (HZ) | 3 |
| Raccord pneumatique 4 | G1/8 |
| Raccord pneumatique 5 | G1/8 |
| Raccord d’air de pilotage 12/14 | M5 |
| Matériau du couvercle | Renforcé de polyamide |
| Conseils d’utilisation | Ne pas utiliser comme butée mécanique |
| Type de produit | Distributeur à poussoir |
| Série | VMEF |
Produits similaires
<
>
| Série | Matériau joints | Matériau corps | Raccord pneumatique 4 | Couple (Nm) | Conception | Mode d'actionnement | Principe d'étanchéité | Mode de fixation | Diamètre nominal (MM) | Fonction de distributeur | Sens d'écoulement | Type de rappel | Type de commande | Fluide de service | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Raccord pneumatique 5 | Force de déverrouillage (N) | Limite de course max. (dure) (MM) | Chevauchement | Couple de déverrouillage (NM) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
F-3-1/4-B Distributeur à pédale FESTO 8984
Référence web : A700-A071809
Référence : 250100102 |
F | NBR | Aluminium moulé sous pression | Siège plat | manuel | à trou débouchant | 7 | 3/2 monostable, fermé | irréversible | Ressort mécanique | direct | Air comprimé selon ISO8573-1:2010 [7:4:4] | 600 | G1/4 | G1/4 | G1/4 | |||||||||
F-3-M5 Distributeur à bouton-poussoir FESTO 4452
Référence web : A700-A072106
Référence : 250100542 |
F | 3/2 monostable, fermé | Ressort mécanique | M5 | |||||||||||||||||||||
|
F-5-1/4-B Distributeur à pédale FESTO 8992
Référence web : A700-A071815
Référence : 250100108 |
F | NBR | Aluminium moulé sous pression | G1/4 | Siège plat | manuel | à trou débouchant | 7 | 5/2, monostable | irréversible | Ressort mécanique | direct | Air comprimé selon ISO8573-1:2010 [7:4:4] | 550 | G1/4 | G1/4 | G1/4 | G1/4 | |||||||
|
FO-3-1/4-B Distributeur à pédale FESTO 8988
Référence web : A700-A071812
Référence : 250100105 |
FO | NBR | Aluminium moulé sous pression | Siège plat | manuel | à trou débouchant | 7 | 3/2 monostable, ouvert | irréversible | Ressort mécanique | direct | Air comprimé selon ISO8573-1:2010 [7:4:4] | 600 | G1/4 | G1/4 | G1/4 | |||||||||
FP-3-1/4-B Distributeur à pédale verrouillable FESTO 8986
Référence web : A700-A072124
Référence : 250100561 |
FP | NBR | Aluminium moulé sous pression | Siège plat | manuel | à trou débouchant | 7 | 3/2 bistable | irréversible | Ressort mécanique | direct | Air comprimé selon ISO8573-1:2010 [7:4:4] | 600 | G1/4 | G1/4 | G1/4 | |||||||||
|
FP-5-1/4-B Distributeur à pédale verrouillable FESTO 8997
Référence web : A700-A071820
Référence : 250100113 |
FP | NBR | Aluminium moulé sous pression | G1/4 | Siège plat | manuel | à trou débouchant | 7 | 5/2 bistable | irréversible | Ressort mécanique | direct | Air comprimé selon ISO8573-1:2010 [7:4:4] | 550 | G1/4 | G1/4 | G1/4 | G1/4 | |||||||
|
FPB-3-1/4 Distributeur à pédale verrouillable FESTO 526984
Référence web : A700-A109280
Référence : H2501000037 |
FPB | manuel | à trou débouchant | 7 | 3/2 bistable | irréversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/4 | ||||||||||||||||
|
FPB-5-1/4 Distributeur à pédale verrouillable FESTO 526985
Référence web : A700-A559746
Référence : B2501000206 |
FPB | manuel | à trou débouchant | 7 | 5/2 bistable | irréversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:4:4] | G1/4 | ||||||||||||||||
FVS-3-1/8 Distributeur à antenne FESTO 3876
Référence web : A700-A119422
Référence : 250104603 |
FVS | mécanique | mou (joint) | à trou débouchant | 3.5 | 3/2 monostable, fermé | irréversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [-:-:-] | G1/8 | interne | ||||||||||||||
|
FVSO-3-1/8 Distributeur à antenne FESTO 3877
Référence web : A700-A071753
Référence : 250100044 |
FVSO | mécanique | mou (joint) | à trou débouchant | 3.5 | 3/2 monostable, ouvert | irréversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [-:-:-] | G1/8 | interne |
