VMPA-KMS-H Capot FESTO 533198
Référence web : A700-A357585
Référence fabricant : 533198
Référence fabricant : 533198

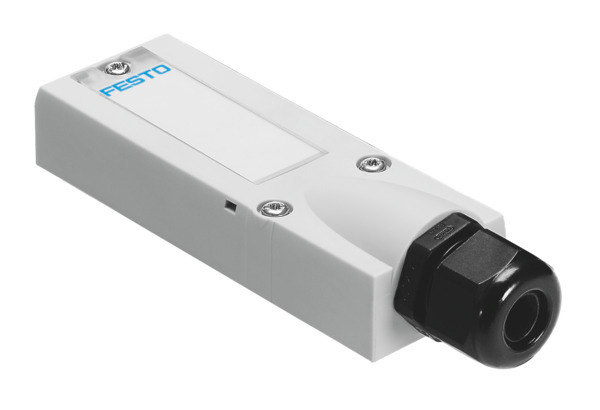

VMPA-KMS-H Capot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Capot VMPA-KMS-H Capot VMPA-KMS-H
Détails techniques
| Raccord électrique | Connecteurs mâles/Connecteurs femelles |
| Tension de service nominale CC (V) | 24 |
| Tension de service nominale CA (V) | 3 |
| Degré de protection | IP65, selon IEC 60529 |
| Température ambiante (GC) | -25, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Matériau joints d'étanchéité | CR, NBR |
| Selon la norme | DIN 41652 |
| Plage de tension de service CC (V) | 0, 30 |
| Résistance à la tension de choc (KV) | 1 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Alliage de cuivre doré |
| Matériau d'écrou-raccord | PA |
| Couleur du boîtier | Gris |
| Raccord électrique 1, connectique | Sub-D |
| Diamètre de câble (MM) | 6, 12 |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 25 |
| Raccord électrique 1, schéma de câblage | 995643 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, technologie de raccordement | Contacts sertis |
| Note sur le degré de protection | à l'état monté |
| Raccord électrique 1, type de fixation | 3x vis M3 |
| Fréquence de raccordement | 50 |
| Série | VMPA |
| Type de produit | Capot |
