VOVC-BT-T32C-MT-F-1T1 Électrodistributeur FESTO 565450
Référence web : A700-D079941
Référence fabricant : 565450
Référence fabricant : 565450

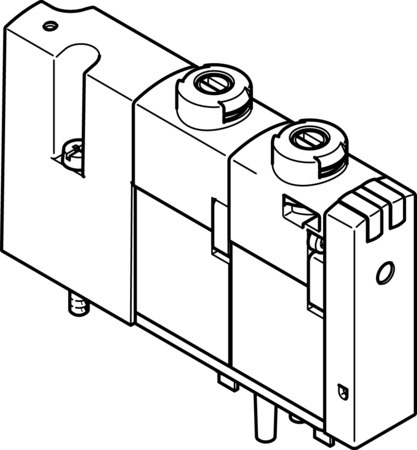

VOVC-BT-T32C-MT-F-1T1 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Par embase |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP40 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Symbole | 992266 |
| Structure de construction | Distributeur à clapet avec ressort de rappel |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 0.65 |
| Fonction de distributeur | 2x3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0, 0,8, 8, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase |
| Raccord pneumatique 2 | Embase |
| Raccord pneumatique 3 | Embase |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 4,7 |
| Temps de commutation activé (MS) | 5,2 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | NBR, PU |
| Commande manuelle auxiliaire | Monostable, bistable |
| Valeur b | 0.24 |
| Raccord pneumatique 4 | Embase |
| Certification | c UL us - Recognized (OL) |
| Valeur C (LSB) | 0,048 |
| Impulsion de test positive max. pour signal 0 (MIS) | 600 |
| Impulsion de test négative max. pour signal 1 (MIS) | 800 |
| Caractéristiques de bobine | 24 V CC : Phase à faible intensité 0,3 W, phase à haute intensité 1,0 W |
| Témoin d'état du signal | LED |
| Taille du distributeur (MM) | 10 |
| Débit du distributeur (L2) | 10 |
| Débit distributeur à enchaînement pneumatique (L2) | 10 |
| Série | VOVC |
| Type de produit | électrodistributeur |
