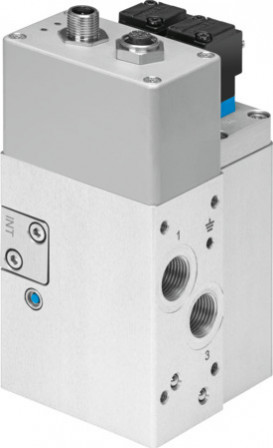

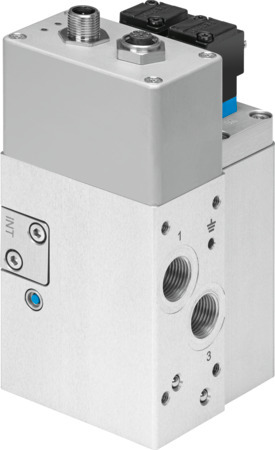

VPCB-6-L-8-G38-10-F-D3-T22 Unité de distributeurs FESTO 5318141
Référence web : A700-D079974
Référence fabricant : 5318141
Référence fabricant : 5318141
VPCB-6-L-8-G38-10-F-D3-T22 Unité de distributeurs
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Structure de construction | Vanne de piston, avec capteurs de pression intégrés |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | dur |
| Position de montage | indifférent |
| Mode de fixation | Fixation directe via filetage M5 |
| Diamètre nominal (MM) | 6 |
| Fonction de distributeur | Manodétendeur proportionnel 3 voies |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort magnétique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 4, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [6:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 725 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible, taille maximale des particules 5 µm |
| Raccord pneumatique 1 | G3/8 |
| Raccord pneumatique 2 | G3/8 |
| Raccord pneumatique 3 | G3/8 |
| Matériau joints d'étanchéité | FPM, HNBR, NBR |
| Certification | RCM Mark |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Conseils d’utilisation | Le produit est exclusivement adapté à des fins industrielles. Des mesures d’antiparasitage doivent éventuellement être prises dans les zones résidentielles. |
| Marquage KC | KC-CEM |
| Protection contre l'inversion de polarité | Pour tension de service |
| Note sur le degré de protection | à l'état monté |
| Résistance aux courts-circuits | oui |
| Ondulation résiduelle | 5 % |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Consommation max. (A) | 1,2 |
| Interface de bus de terrain, protocole | Bus CAN avec protocole Festo |
| Interface de bus de terrain, type de connexion | Connecteur mâle |
| Interface de bus de terrain, connectique | M12x1, codage A selon EN 61076-2-101 |
| Interface de bus de terrain, nombre de pôles/fils | 5 |
| Longueur de câble max. | 30 m |
| Type d'affichage | LED |
| Puissance absorbée électrique max. (W) | 33,5 |
| 6ee24404203bbc5966895db2e9e3e5f7_MMS | 15 |
| Note sur la vitesse de descente | Lors de l'actionnement de l'échappement manuel avec diamètre du vérin de 80 mm, rapport de transmission 1:1 et masse de la charge 100 kg. |
| 0d4da39ffdefd151c768c13a035a5c01 | 120 mA |
| Fonction de diagnostic | Signalisation par LED |
| 3a92cc375c923b24cc1dddc3eaec7ff0 | Connecteur femelle |
| aad7b5eea505f743664cca7027ba8948 | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique actionneur, nombre de pôles/fils | 8 |
| Raccord électrique distributeur, type de connexion | Connecteur mâle |
| 1e65e98aaefa0ef2f403cc3ea1496809 | Plan de pose de type C conforme aux standards industriels 9,4 mm |
| Raccord électrique distributeur, nombre de pôles/fils | 2 |
| Raccord pneumatique de l'élément de commande | G1/8 |
| Type de produit | Unité de distributeurs |
| Série | VPCB |
