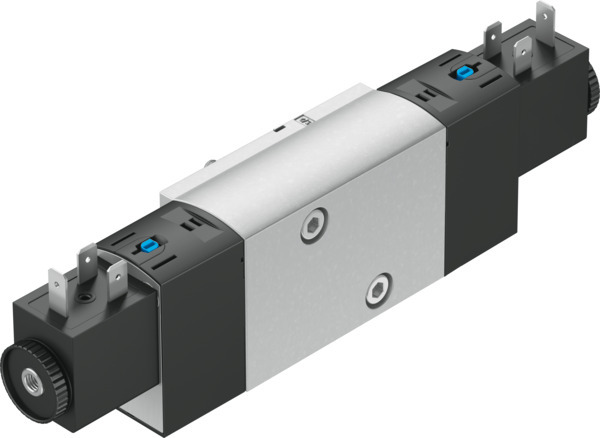

VSNC-F-B52-D-G14-F8-1B2 Électrodistributeur FESTO 577296
Référence web : A700-D085726
Référence fabricant : 577296
Référence fabricant : 577296
VSNC-F-B52-D-G14-F8-1B2 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur VSNC-F-B52-D-G14-F8-1B2 Distributeur NAMUR 1/4 ", bistable, système d'induit F8, avec bobine. Fonction de distributeur=5/2 bistable, Mode d'actionnement=électrique, Largeur=32 mm, Débit nominal normal=1350 l/min, Pression de service=1,5 - 10 bar
Détails techniques
| Raccord électrique | 3 pôles, Conforme aux standards industriels (11 mm), Connecteur mâle, Forme B |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65, IP67, avec connecteur femelle, selon IEC 60529 |
| Température ambiante (GC) | -20, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991005 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Fonction de distributeur | 5/2 bistable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 1.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -20, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1350 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | Plan de pose NAMUR |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 32 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | Monostable, bistable |
| Valeur b | 0.4 |
| Temps de réponse (MS) | 11 |
| Raccord pneumatique 4 | Plan de pose NAMUR |
| Raccord pneumatique 5 | G1/4 |
| Certification | c UL us - Recognized (OL) |
| Valeur C (LSB) | 5,6 |
| Caractéristiques de bobine | 24 V DC : 3,3 W |
| Conforme à la norme | VDI/VDE 3845 (NAMUR) |
| Facteur de marche | 100% |
| Matériau de vis | Acier, Galvanisé |
| Raccord de trou de ventilation | non canalisé |
| Certificat de l'organisme d'émission | DNVGL-TAA000011J |
| Témoin d'état du signal | Avec accessoires |
| Série | VSNC |
| Type de produit | électrodistributeur |
