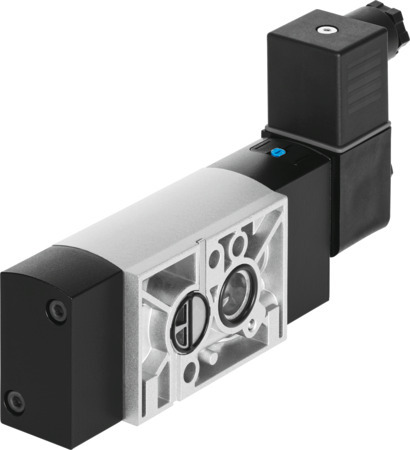

VSNC-FC-M52-MD-N14-FN-1A1-EX4-A Électrodistributeur FESTO 577286
Référence : D2501001415
Référence web : A700-A554669
Référence fabricant : 577286
Référence web : A700-A554669
Référence fabricant : 577286
VSNC-FC-M52-MD-N14-FN-1A1-EX4-A Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur VSNC-FC-M52-MD-N14-FN-1A1-EX4-A Distributeur NAMUR 1/4", monostable, système d'induit FN, avec bobine à sécurité intrinsèque. Fonction de distributeur=5/2 ou 3/2, convertible, Mode d'actionnement=électrique, Largeur=32 mm, Débit nominal normal=1250 l/min, Pression de service=2,5 - 8 bar
Détails techniques
| Raccord électrique | Forme A, selon EN 175301-803 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65, avec connecteur femelle, selon IEC 60529 |
| Température ambiante (GC) | -20, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991831 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Fonction de distributeur | 5/2 ou 3/2, convertible |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 2.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -20, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1250 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | 1/4 NPT |
| Raccord pneumatique 2 | Plan de pose NAMUR |
| Raccord pneumatique 3 | 1/4 NPT |
| Largeur (MM) | 32 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Temps de commutation désactivé (MS) | 92 |
| Temps de commutation activé (MS) | 35 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | Monostable, bistable |
| Valeur b | 0.4 |
| Raccord pneumatique 4 | Plan de pose NAMUR |
| Raccord pneumatique 5 | 1/4 NPT |
| Valeur C (LSB) | 5,2 |
| Conforme à la norme | VDI/VDE 3845 (NAMUR) |
| Facteur de marche | 100% |
| Matériau de vis | Acier, Galvanisé |
| Raccord de trou de ventilation | non canalisé |
| Certificat de l'organisme d'émission | DNVGL-TAA000011J |
| Témoin d'état du signal | Avec accessoires |
| Catégorie ATEX gaz | II 2G |
| Mode de protection contre l’inflammation gaz | Ex ia IIC T6 Ga |
| Température ambiante Ex | -40 °C <= Ta <= +50 °C |
| Homologation, protection antidéflagrante, hors UE | EPL Db (IECEx), EPL Ga (IECEx) |
| Catégorie ATEX poussière | II 2D |
| Mode de protection contre l'inflammation de poussière | Ex t IIIC T80 °C Db |
| Tension d'entrée Ui max. | 28 V |
| Courant d'entrée Ii max. | 115 mA |
| ae8642bb6f23b1b3b41d09b0453f5fbb_L2 | 110 |
| Série | VSNC |
| Type de produit | électrodistributeur |
