VSVA-B-T22CV-AZTR-D1-1T1L Électrodistributeur FESTO 8034782
Référence web : A700-D080241
Référence fabricant : 8034782
Référence fabricant : 8034782

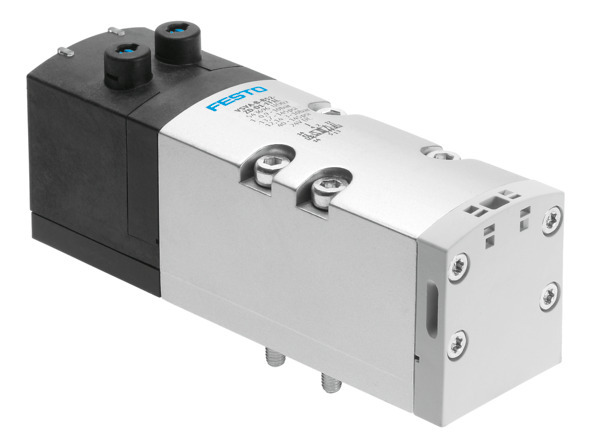

VSVA-B-T22CV-AZTR-D1-1T1L Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Raccord électrique | Plug-in, selon ISO 5599-2 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65, NEMA 4 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression, PA |
| Symbole | 992245 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur embase |
| Fonction de distributeur | 2x2/2 monostable, fermé |
| Sens d'écoulement | indifférent |
| Fonction d’échappement | Réduction possible, via une embase unitaire |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | -0.9, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1400 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase de taille 1 selon ISO 5599-2 |
| Raccord pneumatique 2 | Embase de taille 1 selon ISO 5599-2 |
| Raccord pneumatique 3 | Embase taille 1 selon ISO 5599-2 |
| Largeur (MM) | 42 |
| Alimentation en air de pilotage | externe |
| Pression de pilotage MPa (MPA) | 0,3, 1 |
| Pression de pilotage (BAR) | 3, 10 |
| Temps de commutation désactivé (MS) | 38 |
| Temps de commutation activé (MS) | 20 |
| Matériau joints d'étanchéité | FPM, HNBR, NBR |
| Commande manuelle auxiliaire | Monostable, avec accessoires, bistable |
| Raccord pneumatique 4 | Embase de taille 1 selon ISO 5599-2 |
| Raccord pneumatique 5 | Embase de taille 1 selon ISO 5599-2 |
| Certification | c UL us - Recognized (OL) |
| Impulsion de test positive max. pour signal 0 (MIS) | 1600 |
| Impulsion de test négative max. pour signal 1 (MIS) | 1100 |
| Caractéristiques de bobine | 24 V DC : 1,3 W |
| Raccord d’air de pilotage 12/14 | Embase de taille 1 selon ISO 5599-2 |
| Résistance à la tension de choc (KV) | 2,5 |
| Degré d'encrassement | 3 |
| Matériau de vis | Acier, Galvanisé |
| Humidité relative de l'air | 0 - 90 % |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED |
| Raccord d'échappement d'air de pilotage 82/84 | Canalisé, au choix :, non canalisé selon la norme |
| Courant nominal d'actionnement par bobine | 60 mA jusqu’à 30 ms |
| Débit du distributeur (L2) | 1600 |
| Débit du distributeur sur embase unitaire (L2) | 1400 |
| Débit distributeur à enchaînement pneumatique (L2) | 1400 |
| Débit du distributeur, concaténation pneumatique, flux optimisé (L2) | 1500 |
| Série | VSVA |
| Type de produit | électrodistributeur |
