VZBA-4"-GG-63-T-22-F10-V4V4T-PS240-R-90- Unité d'entraînement de robinet à boiss FESTO 1758079
Référence web : A700-D065466
Référence fabricant : 1758079
Référence fabricant : 1758079
VZBA-4"-GG-63-T-22-F10-V4V4T-PS240-R-90- Unité d'entraînement de robinet à boiss
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

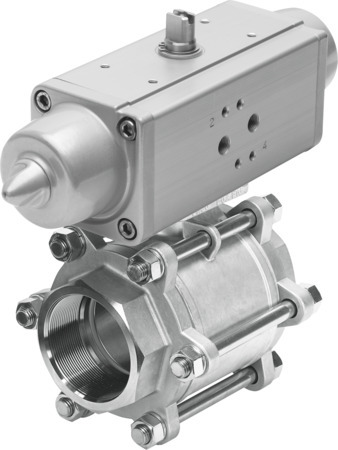

Unité d'entraînement de robinet à boisseau sphériq VZBA-4"-GG-63-T-22-F10-V4V4T-PS240-R-90- Unité d'entraînement de robinet à boisseau sphérique VZBA-4"-GG-63-T-22-F10-V4V4T-PS240-R-90-4-C DN100; PN63; Taraudage Rp4; Actionneur rotatif DAPS, à simple effet; Fonction 2/2; Actionnement via actionneur
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | acier inoxydable fortement allié |
| Symbole | 992011 |
| Structure de construction | Actionneur quart de tour, Vanne à boisseau sphérique à 2 voies |
| Mode d'actionnement | pneumatique |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Pression nominale de vanne PN | 63 |
| Pression de service (BAR) | 6, 8.4 |
| Fluide | Air comprimé selon ISO 8573-1:2010 [-:-:-], Eau - pas de vapeur d'eau, Gaz inertes, Liquides neutres |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 200 |
| Débit Kv (MQH) | 1414 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 3 - Effets de corrosion forts |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | PTFE, Renforcé de PTFE |
| Indication de la position de commutation | Sens de la fente = sens d'écoulement |
| Diamètre nominal DN | 100 |
| Matériau d'arbre | Acier inoxydable fortement allié |
| Raccord de vanne | Rp4 |
| Référence matériau du boîtier | 1,4408 |
| Matériau de bille | Acier inoxydable fortement allié |
| Température ambiante Ex | -10 °C <= Ta <= +60 °C |
| Référence matériau bille | 1,4408 |
| Référence matériau d'arbre | 1,4401 |
| Température superficielle max. assemblage | TX |
| Assemblage du groupe d'explosion | IIC, IIIC |
| Série | VZBA |
| Type de produit | Unité d'entraînement de robinet à boisseau sphériq |
