VZWM-L-M22C-N38-F4 Électrodistributeur FESTO 546155
Référence web : A700-D081197
Référence fabricant : 546155
Référence fabricant : 546155

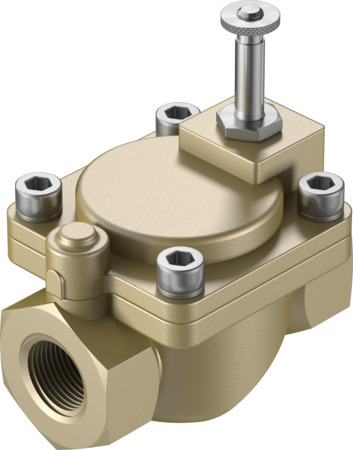

VZWM-L-M22C-N38-F4 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur VZWM-L-M22C-N38-F4 servo-commandé, avec diaphragme, raccord NPT3/8". Conception=(* Distributeur à diaphragme, * à servocommande), Mode d'actionnement=électrique, Principe d'étanchéité=mou (joint), Position de montage=de préférence en position verticale, Mode de fixation=Pose de conduites
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Bobine type MD-... , bobine à commander en tant qu'accessoire |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Laiton |
| Symbole | 995681 |
| Structure de construction | Distributeur à diaphragme, À servocommande |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | souple |
| Position de montage | de préférence en position verticale |
| Mode de fixation | Montage sur tuyauterie |
| Diamètre nominal (MM) | 13,5 |
| Fonction de distributeur | 2/2 monostable fermé |
| Sens d'écoulement | irréversible |
| Mode de pilotage | piloté |
| Fluide | Air comprimé selon ISO 8573-1:2010 [7:4:4], Eau, Gaz inertes, Liquides neutres |
| Viscosité max. (22S) | 22 |
| Température du fluide (GC) | -10, 60 |
| Débit Kv (MQH) | 2 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 2100 |
| Temps de commutation désactivé (MS) | 10 |
| Temps de commutation activé (MS) | 8 |
| Matériau joints d'étanchéité | NBR |
| Valeur b | 0,35 |
| Valeur C (LSB) | 8,8 |
| Raccord de vanne | NPT 3/8 |
| Pression différentielle (BAR) | 0,5 |
| Référence matériau du boîtier | 2,0402 |
| Temps de commutation entrée fluides liquides (MS) | 110 |
| Couple de serrage max. du filetage de raccordement (NM) | 60 |
| Pression des fluides liquides (BAR) | 0,5, 6 |
| Pression des fluides gazeux (BAR) | 0,5, 10 |
| Température fluides liquides (GC) | 5, 50 |
| Temps de commutation de fluides liquides (MS) | 210 |
| Matériau tube d'induit | Acier fortement allié |
| Couple de serrage max. des vis de couvercle (NM) | 20 |
| Couple de serrage max. de la fixation des bobines (NM) | 0,5 |
| Série | VZWM |
