CTMM-S1-D-8E-M8-3 Module d'entrée FESTO 8047505
Référence web : A700-D082116
Référence fabricant : 8047505
Référence fabricant : 8047505

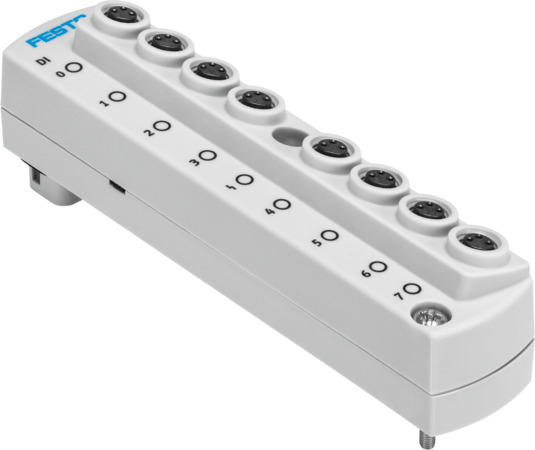

CTMM-S1-D-8E-M8-3 Module d'entrée
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Température de stockage (GC) | -20, 40 |
| Dimension modulaire (MM) | 28 |
| Nombre de sorties | 0 |
| Dimensions l x L x H | 27 mm x 123 mm x 40 mm |
| Courbe caractéristique des entrées | Selon CEI 61131-2, type 3 |
| Niveau de commutation | Signal 0 : <= 5 V, Signal 1 : >= 11 V |
| Logique de commutation des entrées | PNP (à commutation positive) |
| 6295b1cd8272251fb8852a71648f3211 | 0,1 ms |
| Séparation de potentiel canal - canal | non |
| Protection par fusibles (court-circuit) | fusible électronique interne |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Longueur de câble max. | 30 m |
| Séparation de potentiel canal - bus interne | non |
| Nombre d'entrées | 8 |
| Entrées max. de courant résiduel par module (A) | 0,2 |
| Diagnostic par LED | Erreur par module, Etat par canal |
| 3ab8ccb55cc70bea30aa98e4e8cdab0d_V | 24 |
| Variations de tension admissibles électronique/capteurs | ± 25 % |
| Consommation interne avec tension de service nominale électronique/capteurs | Typiquement 12 mA |
| 97fe243c1825b84bcef38cd50a2b5ad3 | Entrée numérique |
| 43af9d803d32f2b059f2783ca1d8bb8e | 8x connecteur femelle |
| c4b765ca935a3920c23056dfe1fdccb5 | M8x1, codage A selon EN 61076-2-104 |
| 3c87214556948bc72757110ae56dd7d9 | 3 |
| Série | CTMM |
