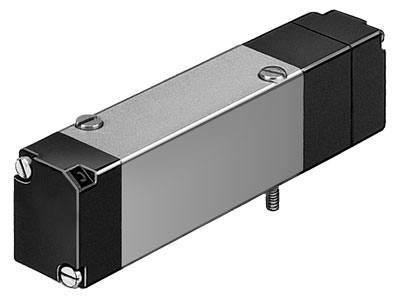

DISTRIBUTEUR PNEUMATIQUE VL-5/3B-5,0-B

DISTRIBUTEUR PNEUMATIQUE VL-5/3B-5,0-B FESTO 173181

Voir les détails techniques

Références

Web : A700-D064895

Fabricant : 173181

Fin de commercialisation
Produit remplacé

Détails techniques

Poids du produit (g)	85
Conception	Piston tiroir
Mode d'actionnement	pneumatique
Principe d'étanchéité	mou (joint)
Position de montage	indifférent
Mode de fixation	sur embase
Diamètre nominal (MM)	5
Fonction de distributeur	5/3, sous pression
Sens d'écoulement	réversible
Pression de service (BAR)	-0.9, 10
Fonction d'échappement	réglable
Type de rappel	Ressort mécanique
Type de commande	direct
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température du fluide (°C)	-5, 50
Température ambiante (°C)	-5, 50
Note sur la matière	Conforme RoHS
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Débit nominal normal (l/min)	300
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Raccord pneumatique 1	Embase
Raccord pneumatique 2	Embase
Raccord pneumatique 3	Embase
Largeur (MM)	17.8
Alimentation en air de pilotage	externe
Pression de commande (bar)	3, 8
Temps de commutation Arrêt (ms)	22
Temps de commutation Marche (ms)	6
Température de stockage (°C)	-20, 40
Fluide de commande	Air comprimé selon ISO8573-1:2010 [7:4:4]
Raccord de pilotage 12	Embase
Matériau joints	HNBR, NBR
Matériau corps	Aluminium moulé sous pression
Dimension modulaire (MM)	18
Commande manuelle auxiliaire	pas de
Valeur b	0.37
Raccord pneumatique 4	Embase
Raccord pneumatique 5	Embase
Agrément	UL - Recognized (OL)
Valeur C (l/sbar)	3.2
Raccord de pilotage 14	Embase
Niveau de pression sonore (dB(A))	75
Overlap	Positive overlap
Résistance aux vibrations	Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27
Série	VL
Obsolète	1

Ce produit m'intéresse

Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
