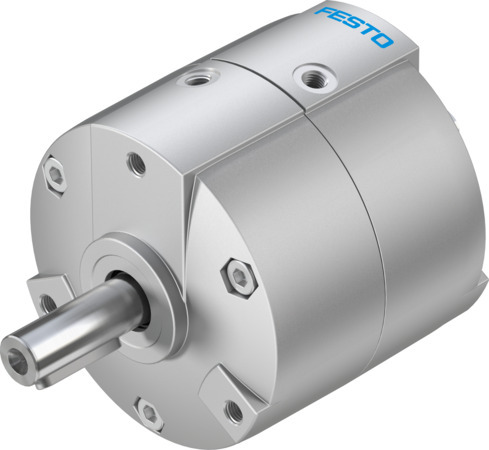

DRVS-25-90-P Vérin oscillant FESTO 1845716
Voir les documents
Voir les détails techniques
Références
C2505703035
Web : A700-A530602
Fabricant : 1845716
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium moulé sous pression, peint |
| Symbole | 991265 |
| Structure de construction | Palette oscillante |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 2, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Taille | 25 |
| Matériau d'arbre d'entraînement | Acier nickelé |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Force d’impact max. (N) | 320 |
| Angle d’amortissement (DEG) | 0,5 |
| Angle d’oscillation (DEG) | 0, 90 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 3 |
| Force axiale max. (N) | 40 |
| Force radiale max. (N) | 60 |
| Couple de rotation théorique à 6 bar (NM) | 5 |
| Moment d'inertie de masse admis (KGY) | 0,012 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Répétabilité (DEG) | 1 |
| Variantes | Arbre à clavette |
| Rayon de butée admissible (MM) | 21 |
| Série | DRVS |
